Клапан механический МЧ 06.01.00 ЧЕРТЕЖ
leprisДата: Пятница, 10.01.2025, 12:03 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Клапан механический МЧ 06.01.00 ЧЕРТЕЖ

Механический клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости.
Клапан состоят из корпуса поз. 1, разделенного на две полости, в одну из которых поступает сжатый воздух.
При перемещении толкателя поз. 6 вправо он давят на шток поз. 3, отодвигая клапан поз. 5. Сжатый воздух проходит через клапан по продольным пазам штока к распыляющему устройству.
При снятия нагрузки с толкателя клапан, шток и толкатель возвращаются в первоначальное положение под действием пружины поз. 9. В результате этого клапан прижимается к седлу поз. 4, закрывая проход воздуха.

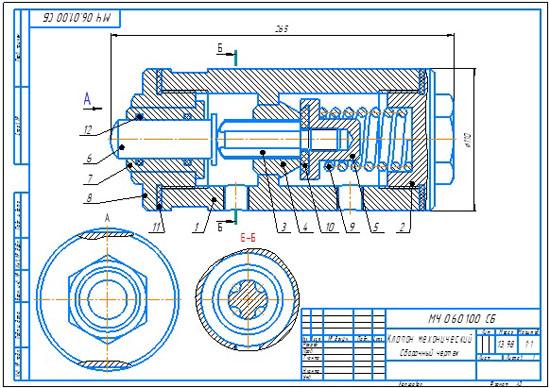

Клапан механический МЧ 06.01.00 сб
Клапан механический МЧ 06.01.00 спецификация
Клапан механический МЧ 06.01.00 3d сборка
Клапан механический МЧ 06.01.00 чертежи
Корпус МЧ 06.01.01
Крышка МЧ 06.01.02
Шток МЧ 06.01.03
Седло МЧ 06.01.04
Клапан МЧ 06.01.05
Толкатель МЧ 06.01.06
Втулка МЧ 06.01.07
Крышка МЧ 06.01.08
Пружина МЧ 06.01.09
Шайба МЧ 06.01.10
Прокладка МЧ 06.01.11

Клапан механический МЧ 06.01.00 СКАЧАТЬ
