Клапан предохранительный МЧ 06.08.00 ЧЕРТЕЖ
| |
| lepris | Дата: Воскресенье, 19.01.2025, 14:47 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Клапан предохранительный МЧ 06.08.00 ЧЕРТЕЖ
Клапан предохранительный ставится в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление винтом поз. 4, который фиксируется гайкой поз. 8.
При увеличении давления выше нормы жидкость или пар давят на клапан поз. 6, который, сжимая пружину поз. 7, перемещается вправо. При этом жидкость или пар выходят через отверстия клапана и корпуса поз. 1.
При падении давления жидкости или пара пружина перемещает клапан в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу поз. 2

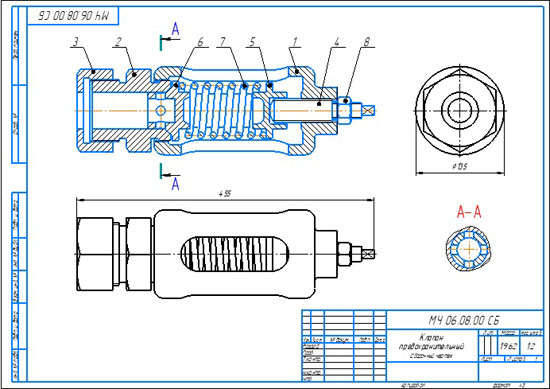

Клапан предохранительный МЧ 06.08.00 сб
Клапан предохранительный МЧ 06.08.00 спецификация
Клапан предохранительный МЧ 06.08.00 3д модель
Клапан предохранительный МЧ 06.08.00 чертежи
Корпус МЧ 06.08.01
Седло МЧ 06.08.02
Гайка МЧ 06.08.03
Винт МЧ 06.08.04
Опора МЧ 06.08.05
Клапан МЧ 06.08.06
Пружина МЧ 06.08.07
Клапан предохранительный МЧ 06.08.00 СКАЧАТЬ
|
| |
| |
|
