Клапан перепускной ЧМКП.01.12.00.000 ЧЕРТЕЖ
| |
| lepris | Дата: Вторник, 25.02.2025, 12:23 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Клапан перепускной ЧМКП.01.12.00.000 ЧЕРТЕЖ
Перепускные предохранительные клапаны являются элементами системы, в которой возможно повышение давления, но оно не желательно.

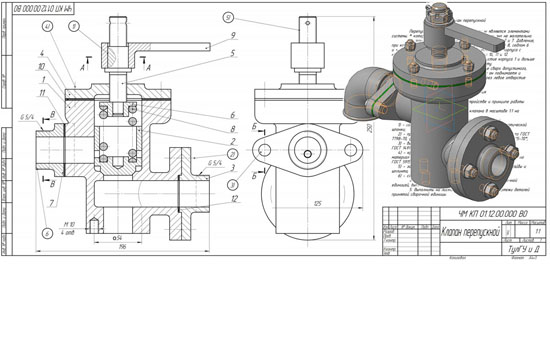

Клапан состоит из корпуса 1, крышки 4, фланцев 3 и 7. Давление, при котором срабатывает клапан 2, регулируется пружиной 8, седлом 6 и ходовым винтом 5 посредством рукоятки 9. Уплотнение корпуса с крышкой и фланцами осуществляется прокладками 10, 11 и 12.
Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие к обслуживающему объекту.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает рабочую среду в запасную емкость через левое отверстие корпуса, фланец 7 и муфту.
Методические указания
1. Необходимо разобраться в устройстве и принципе работы данного элемента системы.
2. Выполнить сборочный чертеж клапана в масштабе 1:1 на формате А2.
3. На чертеже выполнить следующие соединения:
1) соединить рукоятку 9 с винтом 5 посредством призматической шпонки;
2) присоединить к корпусу фланец 3 болтами (резьба М10) по ГОСТ 7798-70, установив шайбы по ГОСТ 11371-78* и гайки по ГОСТ 5915-70*;
3) выполнить соединение фланца 7 с корпусом 1 винтами по ГОСТ 1491-80*;
4) крышку 4 присоединить к корпусу 1 шпильками (резьба М8, материал деталей - чугун), установить пружинные шайбы и гайки по ГОСТ 5915-70*;
5) закрепить на винте 5 рукоятку 9 посредством гайки, шайбы и шплинта;
6) соединить фланец 7 с угольником.
4. Заменить фланец 7 (литая деталь) сварной сборочной единицей, выполнив её крепеж на формате А4.
5. Выполнить на листах формата А4 рабочие чертежи деталей принятой сборочной единицы.
Клапан перепускной ЧМКП.01.12.00.000 СБ
Клапан перепускной ЧМКП.01.12.00.000 спецификация
Клапан перепускной ЧМКП.01.12.00.000 3d сборка
Клапан перепускной ЧМКП.01.12.00.000 чертежи
Корпус ЧМКП.01.12.00.001
Клапан ЧМКП.01.12.00.002
Фланец ЧМКП.01.12.00.003
Крышка ЧМКП.01.12.00.004
Винт ЧМКП.01.12.00.005
Седло ЧМКП.01.12.00.006
Фланец сварной ЧМКП.01.12.00.007
Пружина ЧМКП.01.12.00.008
Рукоятка ЧМКП.01.12.00.009
Прокладка ЧМКП.01.12.00.010
Прокладка ЧМКП.01.12.00.011
Прокладка ЧМКП.01.12.00.012
Клапан перепускной ЧМКП.01.12.00.000 СКАЧАТЬ
|
| |
| |
|
