Клапан предохранительный МЧ.04.05.000 ЧЕРТЕЖ
| |
| lepris | Дата: Четверг, 19.06.2025, 08:17 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

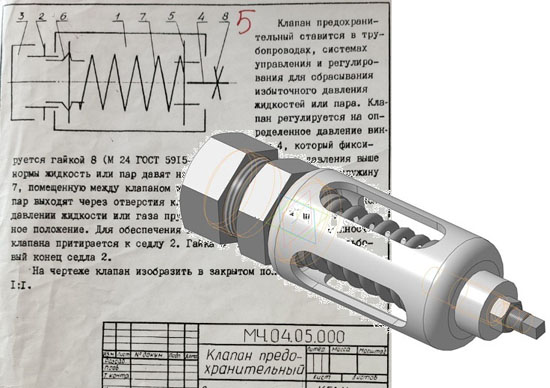

| Клапан предохранительный МЧ.04.05.000 ЧЕРТЕЖ
Клапан предохранительный ставится в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируется на определенное давление винтом 4, который фиксируется гайкой 8 (М24 ГОСТ 5915-70).
При увеличении давления выше нормы жидкость или пар давят на клапан 6, который сжимает пружину 7, помещенную между клапаном и опорой 5. При этом жидкость или пар выходят через отверстия клапана 6 и корпуса 1. При нормальном давлении жидкости или газа пружина 7 перемещает клапан 6 в исходное положение. Для обеспечения хорошей герметичности поверхность клапана притирается к седлу 2. Гайка 3 навинчивается на резьбовой конец седла 2.
На чертеже клапан изобразить в закрытом положении в масштабе 1:1.
Клапан предохранительный МЧ.04.05.000 сб
Клапан предохранительный МЧ.04.05.000 спецификация
Клапан предохранительный МЧ.04.05.000 3d сборка
Клапан предохранительный МЧ.04.05.000 чертежи
Корпус МЧ.04.05.001
Седло МЧ.04.05.002
Гайка МЧ.04.05.003
Винт МЧ.04.05.004
Опора МЧ.04.05.005
Клапан МЧ.04.05.006
Пружина МЧ.04.05.007
Клапан предохранительный МЧ.04.05.000 СКАЧАТЬ
|
| |
| |
|
