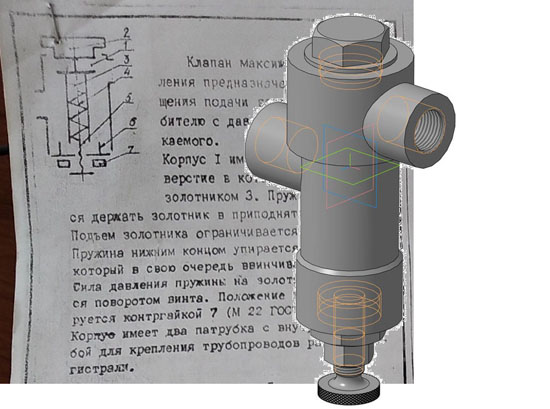

| Клапан максимального давления МЧ.04.09.000
Клапан максимального давления предназначен для прекращения подачи воздуха к потребителю с давлением выше допускаемого.
Корпус 1 имеет перегородку, отверстие в которой перекрывается золотником 3. Пружина 4 стремится держать золотник в приподнятом положении.
Подъем золотника ограничивается пробкой 2. Пружина нажим концом упирается в винт 5, который в свою очередь ввинчивается в гайку 6. Сила давления пружины на золотник регулируется поворотом винта. Положение винта фиксируется контргайкой 7 М22 ГОСТ 5915-70.
Корпус имеет два патрубка в внутренней резьбой для крепления трубопроводов рабочей магистрали.
Клапан максимального давления МЧ.04.09.000 сб
Клапан максимального давления МЧ.04.09.000 спецификация
Клапан максимального давления МЧ.04.09.000 3д модель
Клапан максимального давления МЧ.04.09.000 чертежи
Корпус МЧ.04.09.001
Пробка МЧ.04.09.002
Золотник МЧ.04.09.003
Пружина МЧ.04.09.004
Винт регулировочный МЧ.04.09.005
Гайка МЧ.04.09.006
Клапан максимального давления СКАЧАТЬ
|
| |
| |
|
