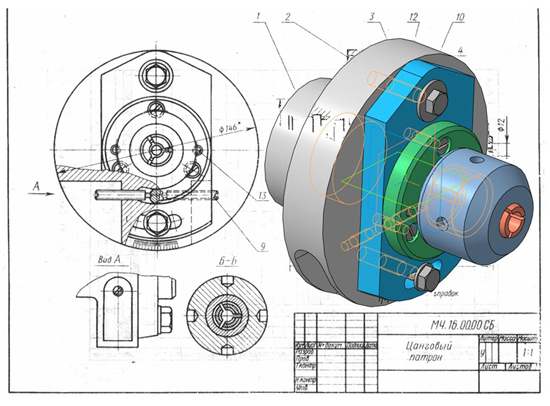

| Цанговый патрон МЧ.16.00.00
Патрон цанговый служит для обработки эксцентрично расположенного отверстия во втулке и эксцентричного валика. Приспособление монтируется на планшайбе 1, которая навертывается на резьбовую часть шпинделя (М48 х 3) токарного станка. На планшайбе с помощью втулки 2 установлены поворотная планка 3, несущая втулка 4. Обрабатываемую деталь закладывают в отверстие цанги б, базируясь на наружной цилиндрической поверхности и упираясь в торец втулки 4. Закрепляются детали навинчиванием колпачка 5 на резьбу втулки 4. Внутренняя коническая поверхность колпачка 5, перемещаясь по конической поверхности цанги б, сжимает и закрепляет деталь. Смещение центра цанги относительно оси вращения определяется фиксатором 7.
Цанговый патрон МЧ.16.00.00 сб
Цанговый патрон МЧ.16.00.00 спецификация
Цанговый патрон МЧ.16.00.00 3d сборка
Цанговый патрон МЧ.16.00.00 чертежи
Планшайба МЧ.16.00.01
Втулка МЧ.16.00.02
Планка поворотная МЧ.16.00.03
Втулка МЧ.16.00.04
Колпачок МЧ.16.00.05
Цанга МЧ.16.00.06
Фиксатор МЧ.16.00.07
Цанговый патрон МЧ.16.00.00 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 09:00 | Сообщение # 17 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

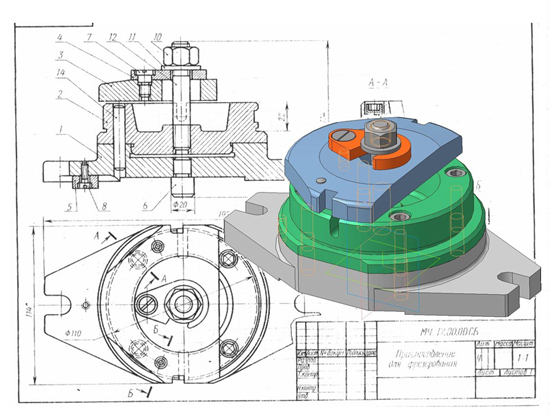

| Приспособление для фрезерования МЧ.17.00.00
Приспособление для фрезерования служит для разрезки и фрезерования сквозного ступенчатого паза в полукольце. Приспособление состоит из основания 1, на котором смонтированы установочный стакан 2 и зажимной механизм. Обрабатываемая деталь базируется по внутренней поверхности и устанавливается на торец стакана 2. С целью обеспечения правильного расположения обрабатываемой детали относительно оси вращения используется съёмный фиксатор (на чертеже не показан). Закрепляют деталь с помощью съёмной планки 3 и откидного крюка 4 при навинчивании гайки 10 на резьбовую шпильку 12. Описываемое приспособление устанавливается на круглый поворотный стол вертикально-фрезерного станка и закрепляется на нём пальцем 6 и шпонкой 5. Крепление на стенке осуществляется болтами.
Приспособление для фрезерования МЧ.17.00.00 сб
Приспособление для фрезерования МЧ.17.00.00 спецификация
Приспособление для фрезерования МЧ.17.00.00 3d сборка
Приспособление для фрезерования МЧ.17.00.00 чертежи
Основание МЧ.17.00.01
Стакан МЧ.17.00.02
Планка съемная МЧ.17.00.03
Крючок МЧ.17.00.04
Шпонка МЧ.17.00.05
Палец МЧ.17.00.06
Винт МЧ.17.00.07
Приспособление для фрезерования МЧ.17.00.00 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 09:02 | Сообщение # 18 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

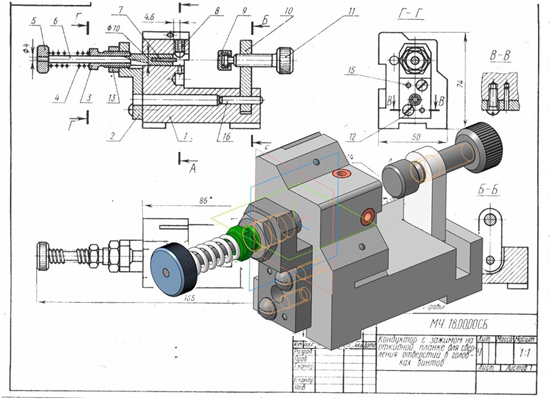

| Кондуктор с зажимом на откидной планке для сверления отверстий в головках винтов МЧ.18.00.00
Кондуктор с зажимом на откидной планке для сверления отверстий в головках винтов предназначен для сверления двух взаимно перпендикулярных отверстий в цилиндрических головках винтов. В корпусе 1 кондуктора расточено отверстие для установки, обрабатываемой детали. Фиксация относительно шлица производится пластинчатым фиксатором 7, установленным под углом 45° в пазу корпуса и закрепленным двумя штифтами 14. В корпус кондуктора запрессованы кондукторные втулки 8. Зажимное усилие создается винтом и передается обрабатываемой детали через прижим 9.
Зажимный винт ввернут в откидную планку 10, установленную шарнирно в корпусе приспособления с помощью штифта 16. Для удобства снятия обрабатываемой детали с приспособления предусмотрен выталкиватель, который смонтирован на планке 2,
привернутой к корпусу винтами 12. В ниппеле 3 перемещается стержень 6.
Готовая деталь выталкивается нажатием руки на кнопку 5. Обратно стержень выталкивателя возвращается пружиной 4. Стержень 6 одновременно является упором.
Положение упорного торца по отношению к кондукторным втулкам регулируется ниппелем 3 и законтривается гайкой 13.
Для выхода стружки в корпусе кондуктора сверлят два отверстия по направлению кондукторных втулок и перпендикулярно им.
Кондуктор с зажимом на откидной планке для сверления отверстий в головках винтов МЧ.18.00.00 сб
Кондуктор с зажимом на откидной планке для сверления отверстий в головках винтов МЧ.18.00.00 спецификация
Кондуктор с зажимом на откидной планке для сверления отверстий в головках винтов МЧ.18.00.00 3d сборка
Кондуктор с зажимом на откидной планке для сверления отверстий в головках винтов МЧ.18.00.00 чертежи
Корпус МЧ.18.00.01
Планка МЧ.18.00.02
Ниппель МЧ.18.00.03
Пружина МЧ.18.00.04
Кнопка МЧ.18.00.05
Стержень МЧ.18.00.06
Фиксатор МЧ.18.00.07
Втулка МЧ.18.00.08
Прижим МЧ.18.00.09
Планка откидная МЧ.18.00.10
Винт МЧ.18.00.11
Кондуктор с зажимом на откидной планке для сверления отверстий в головках винтов СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 08.05.2023, 09:53 | Сообщение # 19 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

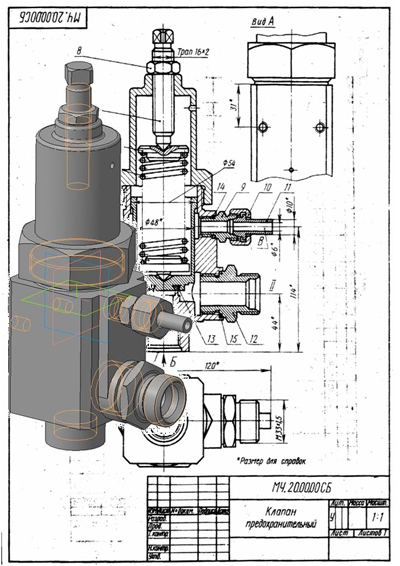

| Клапан предохранительный МЧ.20.00.00
Клапан предохранительный предназначен для поддержания в камере необходимого давления газа, на которое отрегулирован клапан. На чертеже клапан перекрыт, под усилием пружины 5 клапан 2 плотно соединяется с седлом корпуса 1 и удерживает давление газа. Клапан в сборке регулируется и испытывается на рабочее давление, регулируется на нужное давление и удерживает это давление до тех пор, пока оно не увеличится на 15 – 20 % от номинального, тогда клапан поднимается и сбрасывает лишнее давление в камеру 11. Дополнительный отвод со штуцером 8 служит для проверки узла продувки клапана высоким давлением воздуха, при котором клапан должен открываться. Клапан испытывается на герметичность и проверяется узел продувки клапана.
Клапан предохранительный МЧ.20.00.00 сб
Клапан предохранительный МЧ.20.00.00 спецификация
Клапан предохранительный МЧ.20.00.00 3d сборка
Клапан предохранительный МЧ.20.00.00 чертежи
Корпус МЧ.20.00.01
Клапан МЧ.20.00.02
Упор нижний МЧ.20.00.03
Крышка МЧ.20.00.04
Пружина МЧ.20.00.05
Упор верхний МЧ.20.00.06
Винт МЧ.20.00.07
Гайка контровочная МЧ.20.00.08
Штуцер МЧ.20.00.09
Гайка накидная МЧ.20.00.10
Ниппель МЧ.20.00.11
Штуцер МЧ.20.00.12
Клапан предохранительный МЧ.20.00.00 СКАЧАТЬ
|
| |
| |
|
