Чертеж
| |
lepris | Дата: Пятница, 05.05.2023, 07:18 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

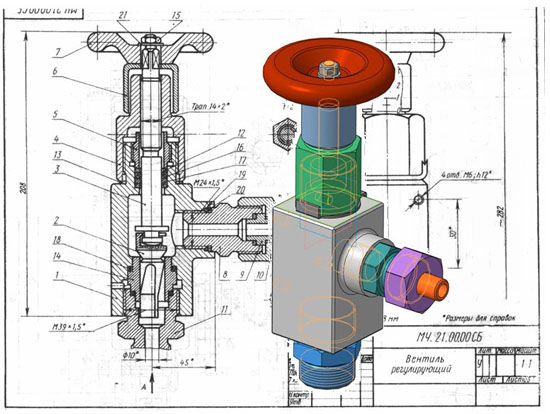

| Вентиль регулирующий МЧ.21.00.00
 Вентиль регулирующий предназначен для регулирования давления воздуха или других газов. На чертеже вентиль показан в закрытом состоянии, когда золотник 2 плотно сидит в седле 14 и доступ газа на выход закрыт. Для подачи газа на выход необходимо вращать маховик 7 и вывертывать шток 3, который будет поднимать золотник 2 из седла 14. Ход золотника составляет 28 мм, и чем больше он выходит из седла, тем больше открывается проход газа на выход. На втулке 4 нанесены риски, соответствующие положениям вентиля — от полного закрытия до полного открытия. При вращении маховика вместе с ним вращается указатель открытия 6. После сборки вентиль испытывается на прочность и проверяется на герметичность прокладок, сальникового уплотнения и посадки золотника на седло. Вентиль регулирующий МЧ.21.00.00 сб Вентиль регулирующий МЧ.21.00.00 спецификация Вентиль регулирующий МЧ.21.00.00 3d сборка Вентиль регулирующий МЧ.21.00.00 чертежи Корпус МЧ.21.00.01 Золотник МЧ.21.00.02 Шток МЧ.21.00.03 Втулка МЧ.21.00.04 Гайка сальника МЧ.21.00.05 Указатель открытия МЧ.21.00.06 Маховик МЧ.21.00.07 Штуцер МЧ.21.00.08 Ниппель МЧ.21.00.09 Гайка прижимная МЧ.21.00.10
Вентиль регулирующий СКАЧАТЬ
|
|
| |
lepris | Дата: Пятница, 05.05.2023, 11:23 | Сообщение # 2 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

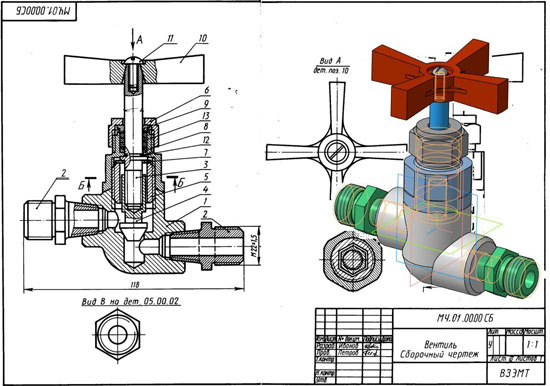

| Вентиль МЧ.01.00.00
 Вентиль предназначен для регулирования подачи газа или жидкости. На чертеже вентиль подачи изображен в закрытом положении. Трубопроводы соединяются с вентилем с помощью штуцеров 2. Чтобы открутить вентиль, следует повернуть рукоятку 10, закрепленную на конце шпинделя 3 винтом 11. Клапан 4 соединен резьбой с нижним концом шпинделя вверх или вниз. При открытии клапана в образовавшийся зазор с нижней части корпуса поступает жидкость или газ. Для отключения одной части трубопровода от другой клапан плотно прижимается. Для герметичности служит сальниковое устройство, состоящее из кольца 8, втулки 9, набивки 13 и накидной гайки 6. Для этой цели служит прокладка 12 между корпусом 1 и шпинделем 3.
Вентиль МЧ.01.00.00 сб Вентиль МЧ.01.00.00 спецификация Корпус МЧ.01.00.01 Штуцер МЧ.01.00.02 Шпиндель МЧ.01.00.03 Клапан МЧ.01.00.04 Втулка МЧ.01.00.05 Гайка накидная МЧ.01.00.06 Шайба МЧ.01.00.07 Кольцо сальника МЧ.01.00.08 Втулка МЧ.01.00.09 Рукоятка МЧ.01.00.10
Вентиль МЧ.01.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Пятница, 05.05.2023, 12:15 | Сообщение # 3 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

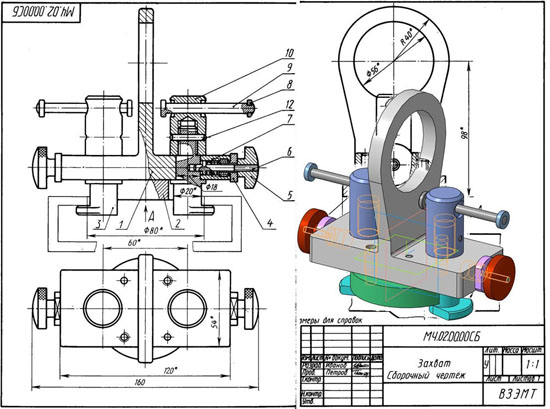

| Захват МЧ.02.00.00
 Захват для транспортировки краном тяжёлых деталей или изделий, имеющих фланцевые отверстия. Для установки захвата необходимо оттянуть последовательно два фиксатора 6 за ручку 5 и повернуть оси захватов 3 лапками внутрь. Вставить захват в отверстие детали и рукояткой 9 вращать последовательно два захвата 3 до срабатывания фиксаторов 6. Крюк крана проходит в отверстие захватов диаметром 56 мм, и кран переносит изделие в нужное место. Съём захвата производится в обратной последовательности.
Захват МЧ.02.00.00 сб Захват МЧ.02.00.00 спецификация Захват МЧ.02.00.00 3d сборка Захват МЧ.02.00.00 чертеж Корпус МЧ.02.00.01 Фланец МЧ.02.00.02 Захват МЧ.02.00.03 Втулка МЧ.02.00.04 Ручка МЧ.02.00.05 Фиксатор МЧ.02.00.06 Пружина МЧ.02.00.07 Шайба МЧ.02.00.08 Рукоятка МЧ.02.00.09 Гайка круглая МЧ.02.00.10
Захват МЧ.02.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Пятница, 05.05.2023, 18:02 | Сообщение # 4 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Цилиндр гидравлический МЧ.03.00.00
 Цилиндр гидравлический Основные детали гидравлического цилиндра: корпус 1, поршень 2, вилка 6, соединяющаяся с поршнем 2 с помощью резьбы и штифта 10. Трубопровод соединён с цилиндром посредством двух штуцеров 3. При подаче под давлением масла поршень совершает возвратно-поступательное движение. Поршень внутри цилиндра и втулки 4 уплотнён кольцами 7, 8 и 9.
Цилиндр гидравлический МЧ.03.00.00 сб Цилиндр гидравлический МЧ.03.00.00 спецификация Цилиндр гидравлический МЧ.03.00.00 3d СБОРКА Цилиндр гидравлический МЧ.03.00.00 чертежи Корпус МЧ.03.00.01 Поршень МЧ.03.00.02 Штуцер МЧ.03.00.03 Втулка МЧ.03.00.04 Гайка накидная МЧ.03.00.05 Вилка МЧ.03.00.06
Цилиндр гидравлический МЧ.03.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 10:12 | Сообщение # 5 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

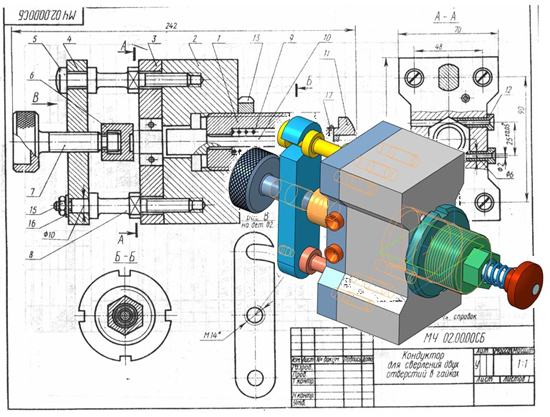

| Кондуктор для сверления двух отверстий в гайках МЧ.02.00.00 сб
 Кондуктор для сверления двух отверстий в гайках предназначен для сверления двух отверстий на гранях шестигранных гаек для их стопорения при сборке изделий. Гайка вставляется в шестигранное гнездо планки 3 до упора в торец корпуса 1 и закрепляется пятой 6 винта 7, ввернутого в откидную планку 4. Планка прикреплена к корпусу кондуктора стойками 5 и 8. При вынимании просверленной детали ослабляют натяг винта 7 и планку 4. Поворачивают вокруг оси стойки 8 и с помощью выталкивателя (детали 8, 10, 17), деталь выбрасывается из гнезда, а выталкиватель под действием пружины 9 устанавливается в исходное положение. Два отверстия диаметром 2 мм сверлятся в гайке через каленые удлиненные втулки 12. Остальные детали служат для сборки кондуктора.
Кондуктор для сверления двух отверстий в гайках МЧ.02.00.00 сб Кондуктор для сверления двух отверстий в гайках МЧ.02.00.00 спецификация Кондуктор для сверления двух отверстий в гайках МЧ.02.00.00 3d сборка Кондуктор для сверления двух отверстий в гайках МЧ.02.00.00 чертежи Корпус МЧ.02.00.01 Основание МЧ.02.00.02 Планка МЧ.02.00.03 Планка откидная МЧ.02.00.04 Стойка МЧ.02.00.05 Пята МЧ.02.00.06 Винт МЧ.02.00.07 Стойка МЧ.02.00.08 Пружина МЧ.02.00.09 Ось выталкивателя МЧ.02.00.10 Ручка выталкивателя МЧ.02.00.11 Втулка МЧ.02.00.12
Кондуктор для сверления двух отверстий в гайках СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 10:13 | Сообщение # 6 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

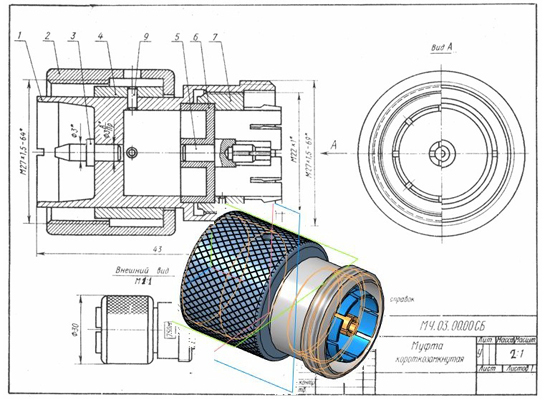

| Муфта короткозамкнутая МЧ.03.00.00
 Муфта короткозамкнутая служит для заколачивания фидера при измерении фазы синусоидальных колебаний электрического тока частотой от 500 до 3000 МГц. С помощью муфты производится короткое замыкание контактного наконечника 3, который служит штепсельной вставкой, или контактного гнезда 5, являющегося розеткой высокочастотного разъема. Муфта состоит из корпуса 1, на который надета накидная гайка 2, удерживаемая с помощью кольца 4 и штифта 9. В корпус 1 с одной стороны запрессован контактный наконечник 3, а с другой стороны свободно вставлен короткозамыкатель 7, в который запрессовано контактное гнездо 5. Короткозамыкатель 7 прижимается к корпусу 1 втулкой 6. Таким образом, короткое замыкание осуществляется в левой части через корпус 1, а в правой части - через короткозамыкатель 7.
Муфта короткозамкнутая МЧ.03.00.00 сб Муфта короткозамкнутая МЧ.03.00.00 спецификация Муфта короткозамкнутая МЧ.03.00.00 3d сборка Муфта короткозамкнутая МЧ.03.00.00 чертежи Корпус МЧ.03.00.01 Гайка накидная МЧ.03.00.02 Наконечник МЧ.03.00.03 Кольцо МЧ.03.00.04 Контактное гнездо МЧ.03.00.05 Короткозамыкатель МЧ.03.00.06 Цанга МЧ.03.00.07
Муфта короткозамкнутая СКАЧАТЬ ЧЕРТЕЖИ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 10:14 | Сообщение # 7 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

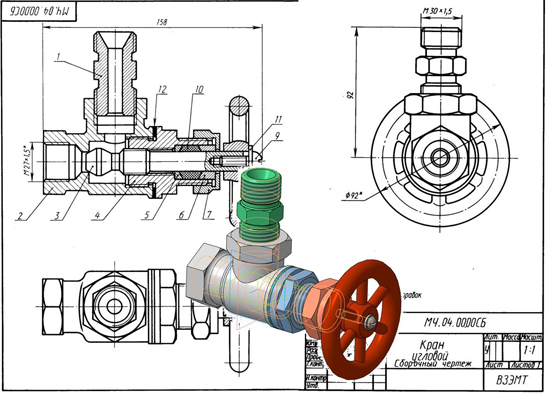

| Кран угловой МЧ.04.00.00
 Кран угловой предназначен для регулирования подачи жидкости или газа по трубопроводу. На чертеже кран изображен в закрытом положении. Кран с помощью двух штуцеров 1 (второй штуцер не изображен) присоединяется к трубопроводу. Чтобы открыть кран, необходимо повернуть маховик 8, скрепленный со шток клапаном 3. При вращении шток клапана образуется зазор для прохода жидкости или газа. Для уплотнения шток клапана служит сальниковое устройство, состоящее из кольца 5, втулки 6, набивки 10 и гайки накидной 7 Кран угловой МЧ.04.00.00 сб Кран угловой МЧ.04.00.00 спецификация Кран угловой МЧ.04.00.00 3d сборка Кран угловой МЧ.04.00.00 чертежи Штуцер МЧ.04.00.01 Корпус МЧ.04.00.02 Шток клапан МЧ.04.00.03 Крышка МЧ.04.00.04 Кольцо МЧ.04.00.05 Втулка МЧ.04.00.06 Гайка накидная МЧ.04.00.07 Маховик МЧ.04.00.08
Кран угловой МЧ.04.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 10:19 | Сообщение # 8 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

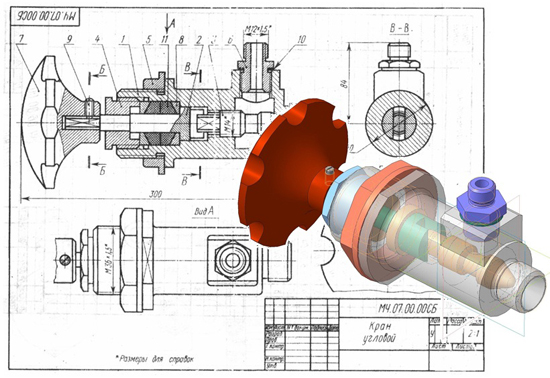

| Кран угловой МЧ.07.00.00
 Кран угловой монтируется на трубопроводе для регулирования подачи жидкости или газа. Клапан изображен в закрытом положении. Шток 2 соединен с клапаном 3 посредством паза. При повороте маховика 7, пораженного на квадратный конец штока 2, клапан 3 с помощью резьбы М14 перемещается, открывая правое отверстие корпуса, при этом жидкость или газ попадает в полость корпуса, а затем через верхнее отверстие в трубопровод, соединенный с корпусом с помощью штуцера 6. Винт 9 препятствует соскакиванию маховика со штока 2. Для предотвращения утечки ставят сальниковое устройство, состоящее из двух колец 8, набивки 11, втулки и гайки прижимной 4.
Кран угловой МЧ.07.00.00 сб Кран угловой МЧ.07.00.00 спецификация Кран угловой МЧ.07.00.00 3d сборка Кран угловой МЧ.07.00.00 чертежи Корпус МЧ.07.00.01 Шток МЧ.07.00.02 Клапан МЧ.07.00.03 Гайка прижимная МЧ.07.00.04 Гайка МЧ.07.00.05 Штуцер МЧ.07.00.06 Маховик МЧ.07.00.07 Кольцо втулка МЧ.07.00.08
Кран угловой МЧ.07.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 10:20 | Сообщение # 9 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

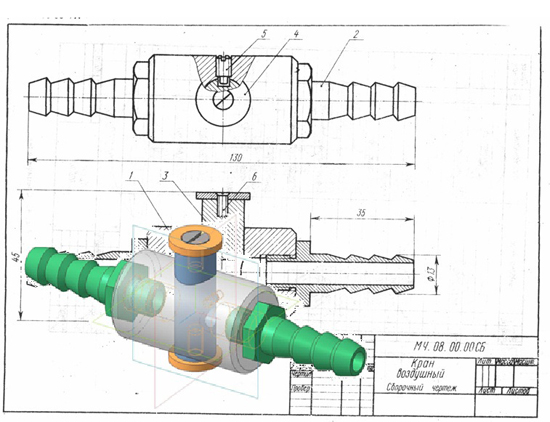

| Кран воздушный МЧ.08.00.00
 Кран воздушный служит для открытия и закрытия воздушного потока в магистрали. В корпус 1 вворачивается с двух сторон штуцер 2 для подсоединения с гибкими шлангами воздушной магистрали. В корпус 1 вставляется ползун 3, который имеет смещенное отверстие, и паз во взаимодействии с винтом 5 предотвращает перемещение ползуна 3 вокруг оси. Во избежание выпадения ползуна 3 из корпуса 1 с двух сторон ставятся шайбы 4, которые крепятся винтами 6.
Кран воздушный МЧ.08.00.00 сб Кран воздушный МЧ.08.00.00 спецификация Корпус МЧ.08.00.01 Штуцер МЧ.08.00.02 Ползун МЧ.08.00.03 Шайба МЧ.08.00.04
Кран воздушный МЧ.08.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 10:21 | Сообщение # 10 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

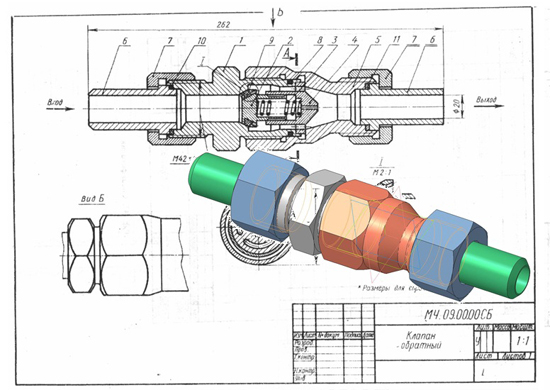

| Кран обратный МЧ.09.00.00
 Клапан обратный предназначен для передачи и перекрытия воздуха или других газов, а также жидкостей из камеры А в камеру Б. На чертеже клапан показан в перекрытом состоянии, когда под усилием пружины 3 клапан 7 плотно соединяется с поверхностью корпуса 1. По достижении давления в камере А большего, чем усилие пружины 3, клапан 2 передвигается вправо по направляющему диаметру упора 4 и воздух из камеры А под давлением переходит в камеру 6 через открытый клапан и отверстия упора 4. После сборки клапан подвергается пневматическому и гидравлическому испытанию на полную герметичность по всем уплотнениям.
Кран обратный МЧ.09.00.00 сб Кран обратный МЧ.09.00.00 спецификация Корпус МЧ.09.00.01 Клапан МЧ.09.00.02 Пружина МЧ.09.00.03 Упор МЧ.09.00.04 Корпус МЧ.09.00.05 Ниппель МЧ.09.00.06 Гайка накидная МЧ.09.00.07
Кран обратный МЧ.09.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 10:22 | Сообщение # 11 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

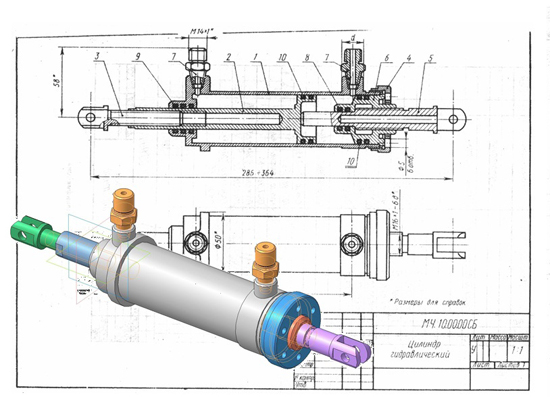

| Цилиндр гидравлический МЧ.10.00.00
 Цилиндр гидравлический служит для привода механизма, связанного со штоком 3 и поршнем 2. Движение поршня со штоком вправо происходит при подаче масла через специальные золотниковые устройства и левый штуцер 7 и далее в левую полость цилиндра 1. Масло, оказывая давление на поршень 2, перемещает его вправо до упорного штока 5. Для движения поршня 2 влево масло подается через правый штуцер 7, а левый соединяется с камерой без давления. Лабиринтные уплотнения 8, 9 и 10 препятствуют протеканию масла через запоры соединенных деталей, длина хода поршня 2 регулируется и устанавливается штоком-упором 5, который ввертывается в направляющую втулку 6 и крепится к цилиндру 1 накидной гайкой 4.
Цилиндр гидравлический МЧ.10.00.00 сб Цилиндр гидравлический МЧ.10.00.00 спецификация Цилиндр гидравлический МЧ.10.00.00 3d сборка Цилиндр гидравлический МЧ.10.00.00 чертежи Цилиндр МЧ.10.00.01 Поршень МЧ.10.00.02 Шток МЧ.10.00.03 Гайка накидная МЧ.10.00.04 Шток упорный МЧ.10.00.05 Втулка МЧ.10.00.06 Штуцер МЧ.10.00.07
Цилиндр гидравлический МЧ.10.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 16:09 | Сообщение # 12 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

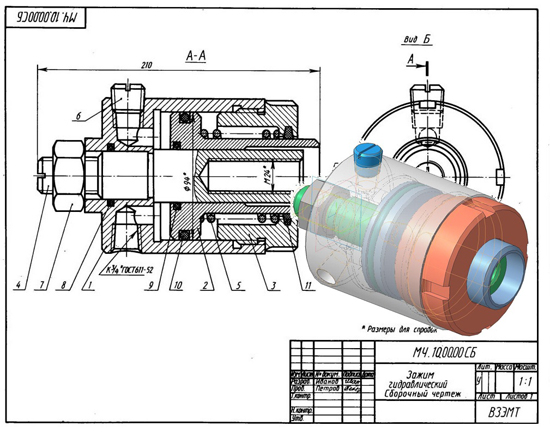

| Зажим гидравлический МЧ.10.00.00
 Зажим гидравлический используется для механизации существующих конструкций приспособлений с ручными зажимами. Зажим гидравлический навинчивается на зажимный болт приспособления взамен гайки, и к нему присоединяются гидравлические шланги со штуцерами в отверстие I корпуса 1 для повышения давления масла и в отверстие II для снятия давления (слив масла). Оба шланга соединены с распределительным крановым устройством (на чертеже не показано). При подаче масла в канал I отверстие II перекрывается под давлением масла на поршень с левой стороны, поршень 2 перемещается вправо и с помощью прихвата приспособление зажимает деталь. При необходимости освободить деталь от зажима кран переключается в положение, при котором канал I перекрывается, а по каналу II масса сливается в бак, поршень 2 под действием пружины перемещается влево и деталь освобождается от зажима. Уплотнения и сальник служат для обеспечения герметичности сборки зажима. Для уплотнения шпинделя служит сальниковое устройство, состоящее из кольца 8, втулки 5, набивки 13 и накидной гайки 4. Вентиль прикрепляется к кронштейну болтами и гайками через два отверстия у фланца корпуса 1. Диаметр отверстий 11мм.
Зажим гидравлический МЧ.10.00.00 сб Зажим гидравлический МЧ.10.00.00 спецификация Зажим гидравлический МЧ.10.00.00 3d сборка Зажим гидравлический МЧ.10.00.00 чертежи Корпус МЧ.10.00.01 Поршень МЧ.10.00.02 Крышка МЧ.10.00.03 Шток МЧ.10.00.04 Пружина МЧ.10.00.05 Пробка МЧ.10.00.06
Зажим гидравлический МЧ.10.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Воскресенье, 07.05.2023, 16:10 | Сообщение # 13 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

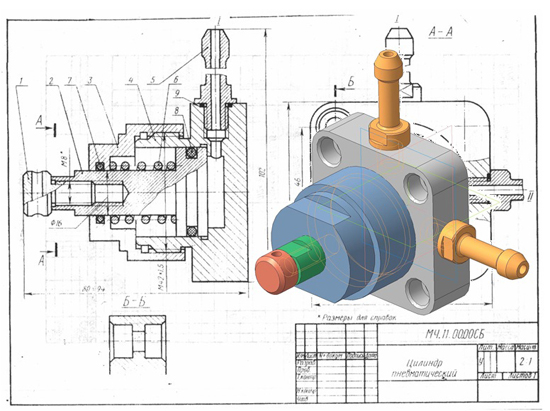

| Цилиндр пневматический МЧ.11.00.00
 Цилиндр пневматический служит для привода механизма (приспособления), связанного со штоком 1 и поршнем 2. Движения поршня со штоком влево происходит при подаче сжатого воздуха через трёхходовой кран в канал 1 и в полость цилиндра корпуса 4, при этом канал 11 закрыт. Сжатый воздух, оказывая давление на поршень 2, перемещает его влево, сжимая пружину 6. Для движения поршня 2 вправо надо переключить трёхходовой кран в положение, при котором канал 1 перекрывается, а канал 11 полости цилиндра соединяется с атмосферой. При таком положении давление в полости цилиндра падает, и поршень 2 под воздействием усилия пружины 6 передвигается вправо до упора в корпус. Кольцо 8 препятствует утечке сжатого воздуха через зазоры в деталях, а кольцо 7 служит сальником поршня в крышке 3. Шток 1 и поршень 2 имеют резьбовое соединение, которое обеспечивает регулировку вылета штока 1 при соединении его с механизмом (приспособлением). Пневмоцилиндр крепится к кронштейну или механизму болтами через отверстие фланца корпуса и может работать в горизонтальном и вертикальном положениях. К штуцерам 5 присоединяются шланги для сжатого воздуха.
Цилиндр пневматический МЧ.11.00.00 сб Цилиндр пневматический МЧ.11.00.00 спецификация Цилиндр пневматический МЧ.11.00.00 3d сборка Цилиндр пневматический МЧ.11.00.00 чертежи Шток МЧ.11.00.01 Поршень МЧ.11.00.02 Крышка МЧ.11.00.03 Корпус МЧ.11.00.04 Штуцер МЧ.11.00.05 Пружина МЧ.11.00.06
Цилиндр пневматический МЧ.11.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Понедельник, 08.05.2023, 08:56 | Сообщение # 14 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

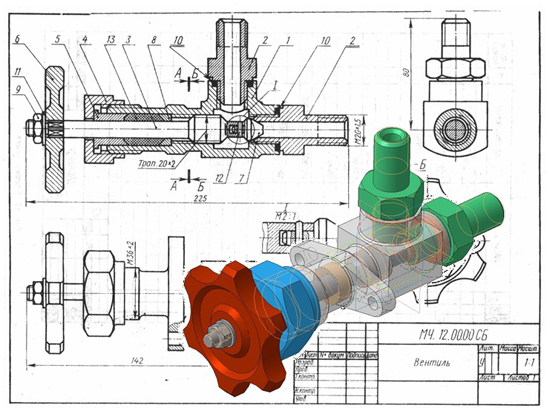

| Вентиль МЧ.12.00.00
 Вентиль предназначен для регулирования подачи жидкости или газа высокого давления по трубопроводу. На чертеже вентиль изображен в закрытом положении. Трубопроводы с помощью накидных гаек и шаровых ниппелей присоединяются к съемным штуцерам 2, имеющим резьбу М20х1,5. Чтобы открыть вентиль, следует повернуть маховик 6 со шпинделем 3, скрепленные между собой на квадрате шайбой 11 и гайкой 9. При вращении шпинделя 3 открывается клапан на необходимую величину зазора. Для уплотнения шпинделя служит сальниковое устройство, состоящее из кольца 8, втулки 5, набивки 13 и накидной гайки 4. Вентиль прикрепляется к кронштейну болтами и гайками через два отверстия у фланца корпуса. Диаметр отверстий 11 мм.
Вентиль МЧ.12.00.00 сб Вентиль МЧ.12.00.00 спецификация Вентиль МЧ.12.00.00 3d сборка Вентиль МЧ.12.00.00 чертежи Корпус МЧ.12.00.01 Штуцер МЧ.12.00.02 Шпиндель МЧ.12.00.03 Гайка накидная МЧ.12.00.04 Втулка МЧ.12.00.05 Маховик МЧ.12.00.06 Клапан МЧ.12.00.07 Кольцо МЧ.12.00.08
Вентиль МЧ.12.00.00 СКАЧАТЬ
|
|
| |
lepris | Дата: Понедельник, 08.05.2023, 08:57 | Сообщение # 15 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

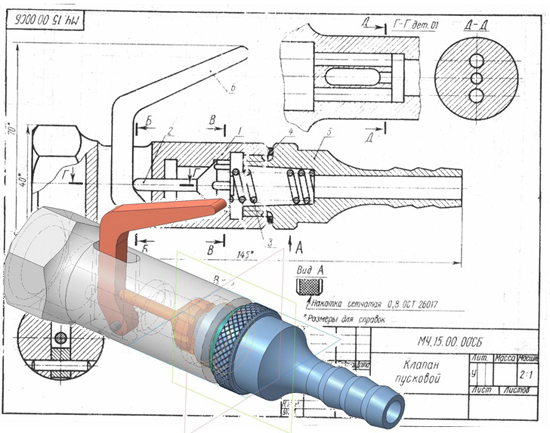

| Клапан пусковой МЧ.15.00.00
 Кран пусковой применяется в различных механизмах с использованием сжатого воздуха. Воздух поступает через ниппель 5 в корпус 1. С помощью рычага 6, который крепится к корпусу штифтом 7, отжимается золотник 2 и воздух, проходя через пазы золотника и отверстия в корпусе клапана, поступает в механизмы, к которым клапан крепится с помощью резьбы на корпусе 1. Во избежание утечки сжатого воздуха между ниппелем и корпусом клапана ставится уплотнительная шайба 4.
Клапан пусковой МЧ.15.00.00 сб Клапан пусковой МЧ.15.00.00 спецификация Клапан пусковой МЧ.15.00.00 3d сборка Клапан пусковой МЧ.15.00.00 чертежи Корпус МЧ.15.00.01 Золотник МЧ.15.00.02 Пружина МЧ.15.00.03 Прокладка МЧ.15.00.04 Ниппель МЧ.15.00.05 Рычаг МЧ.15.00.06
Клапан пусковой МЧ.15.00.00 СКАЧАТЬ
|
|
| |
|
