| Обратный клапан. Вариант 3

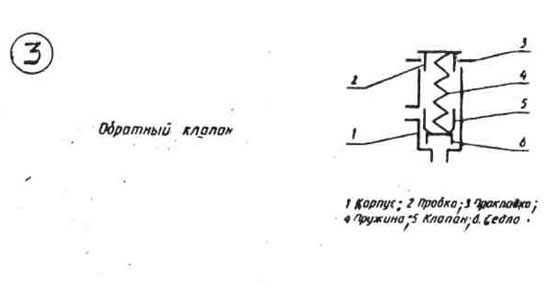

Клапан предназначен для предотвращения обратного потока жидкости в камеру высокого давления. Внутри корпуса 1 установлено седло 6, к которому вплотную прилегает клапан 5. постоянное соприкосновение клапана и седла обеспечивает пружина 4.
Пробка 2 вворачивается в корпус 1 и прижимает пружину 4 к клапану 5. Между пробкой 2 и корпусом 1 установлена прокладка 3. Под действием давления жидкости, которая поступает по трубопроводу через нижнее отверстие корпуса, клапан 5 подымается вверх и жидкость свободно выходит через боковое отверстие.
При падении давления жидкости пружина прижимает клапан к седлу 6, предотвращая обратное движение жидкости.
Обратный клапан. Вариант 3 сб
Обратный клапан. Вариант 3 спецификация
Обратный клапан. Вариант 3 3d сборка
Обратный клапан. Вариант 3 чертежи
01 Корпус
02 Пробка
03 Прокладка
04 Пружина
05 Клапан
06 Седло
Обратный клапан. Вариант 3 СКАЧАТЬ
|
| |
| |
|
