Прижим поворотный. Вариант 10 СБ
| |
| lepris | Дата: Воскресенье, 01.10.2023, 10:32 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Прижим поворотный. Вариант 10

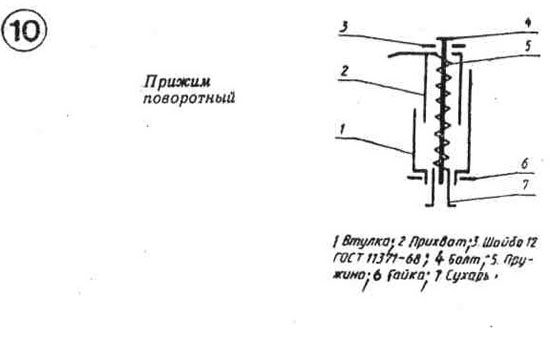

Прижим поворотный предназначен для механического крепления заготовки к плите. Прижим крепится в специальном пазу плиты при помощи сухоря 7, на который навернута втулка 1, и фиксируется гайкой 6. Прихват 2 прижимает заготовку при заворачивании болта 4 в отверстие сухоря 7. При этом прихват 2 свободно входит во втулку 1. В крайнем верхнем положении прихват 2 придерживает пружина 5, которая надета на стержень болта 4. Между головкой болта 4 и прихватом 2 расположена шайба 3. Для установки и снятия заготовки необходимо отвернуть болт 4 и повернуть прихват 2 на 90*.
Прижим поворотный. Вариант 10 сб
Прижим поворотный. Вариант 10 спецификация
Прижим поворотный. Вариант 10 3d сборка
Прижим поворотный. Вариант 10 чертежи
01 Втулка
02 Прихват
03 Шайба 12
04 Болт
05 Пружина
06 Гайка
07 Сухарь
