| Динамометр. Задание 2

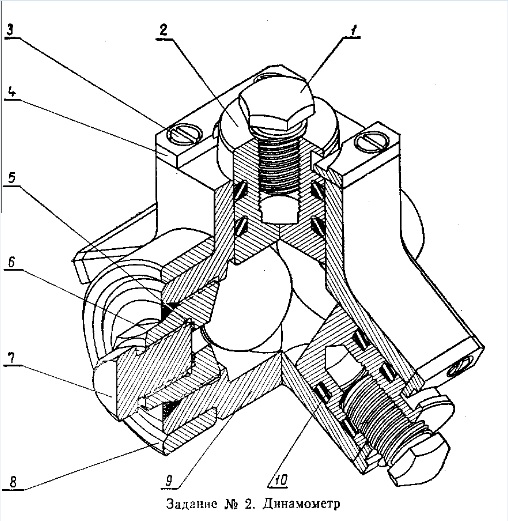

 При изготовлении и эксплуатации механических, пневматических, пневмогидравлических и других видов быстродействующих зажимных патронов часто приходится проверять зажимное усилие. Данный динамометр предназначен для определения зажимных усилий, развиваемых токарными трехкулочковыми патронами. Динамометр состоит из корпуса 9, в котором под углом 120* расточены три цилиндрические полости ф40 для перемещения в них трех плунжеров 2. Плунжеры вставляются в корпус так, чтобы отверстия с резьбой оказались снаружи. На плунжеры надеваются уплотнительные кольца 10, для чего на каждом плунжере имеется по две кольцевые проточки ф30. Каждый плунжер крепится к корпусу двумя планками 4, которые входят в пазы плунжера и соединяются с корпусом винтами 3. Планки вставляются в пазы той стороной, которая не имеет торцевых фасок. Перемещение плунжеров в корпусе возможно на величину разности между шириной паза на плунжере (8 мм) и толщиной планки (3 мм) и составляет 5 мм. В плунжере 2 ввинчивается полностью упоры 1 с закаленными головками. В отверстие корпуса М39х2 ввертывается до упора заглушка 6.Чтобы заглушка не смогла самопроизвольно отвернутся, ее приваривают к корпусу. В проточку ф17 заглушки вставляется прокладка 5, затем отверстие М20х1,5 завертывается пробкой 7. Для обеспечения еще большей прочности соединения на выступ ф60 набивается кольцо 8. Справа в проточку корпуса ф17 ставится уплотнительная прокладка, затем до упора в прокладку ввертывается манометр (на сборочном чертеже манометр не показывается). Динамометр. Задание 2 СБ Динамометр. Задание 2 Спецификация Динамометр. Задание 2 3d сборка Динамометр. Задание 2 чертежи 2-1 Упор 2-2 Плунжер 2-4 Планка 2-5 Прокладка 2-6 Заглушка 2-7 Пробка 2-8 Кольцо 2-9 Корпус
