| Клапан питательный. Вариант 4

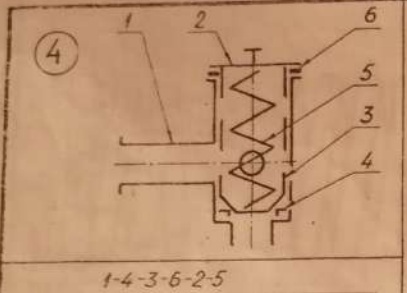

Питательный клапан устанавливается на трубопроводах. Жидкость идущая от насоса, поднимает клапан 3 и проходит по левому отверстию корпуса 1 в систему. Обратно жидкость идти не может, так как в этом случае клапан 3 садится на седло 4. Для предохранения корпуса 1 от преждевременного износа в него впрессовывается стальное седло 4. Пружина 5 способствует своевременной посадке клапана 3 на седло 4. Прокладка 6 обеспечивает плотное прилегание крышки 2 к корпусу 1.
Клапан питательный. Вариант 4 сб
Клапан питательный. Вариант 4 спецификация
Клапан питательный. Вариант 4 3d сборка
Клапан питательный. Вариант 4 чертежи
01 Корпус
02 Крышка
03 Клапан
04 Седло
05 Пружина
06 Прокладка 48х59х2
Клапан питательный. Вариант 4 СКАЧАТЬ
|
| |
| |
|
