Кран угловой МЧ00.01.00.00
| |
| lepris | Дата: Четверг, 13.04.2023, 18:51 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Кран угловой МЧ00.01.00.00
Кран угловой устанавливается на трубопроводах для регулирования подачи жидкости или газа. Кран с помощью двух штуцеров 5 (второй штуцер не изображен) присоединяется к трубопроводу.
На чертеже кран изображен в закрытом положении. Чтобы открыть кран, необходимо повернуть маховик против часовой стрелки. Маховик скреплен со шток-клапаном 3. При вращении шток-клапана образуется зазор для прохода жидкости ил газа. Для уплотнения шток клапана служит сальниковое устройство , состоящие из втулки 6, колец 8,10 и гайки накидной 4.

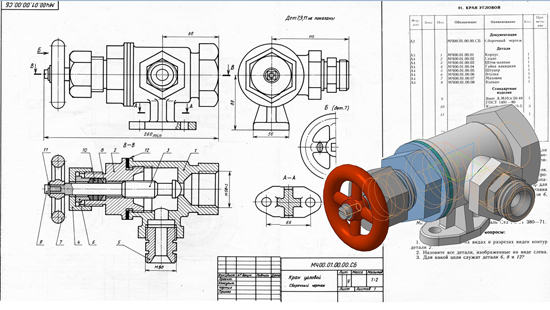

Кран угловой МЧ00.01.00.00 СБ
Кран угловой МЧ00.01.00.00 спецификация
Кран угловой МЧ00.01.00.00 3d сборка
Кран угловой МЧ00.01.00.00 чертежи
Корпус МЧ00.01.00.01
Седло МЧ00.01.00.02
Шток клапан МЧ00.01.00.03
Гайка накидная МЧ00.01.00.04
Штуцер МЧ00.01.00.05
Втулка МЧ00.01.00.06
Маховик МЧ00.01.00.07
Кольцо МЧ00.01.00.08
Кран угловой МЧ00.01.00.00 СКАЧАТЬ
|
| |
|
|
|
