| Приспособление для проточки специальных валов МЧ00.15.00.00
При эксплуатации на текстильных фабриках котонных машин изнашиваются шейки главных валов этих машин. Для ликвидации люфта места износа протачивают, а в подшипники запрессовывают втулки. Проточка главных валов длиной около 14 м требует специального оборудования, а для снятия их с машин необходим демонтаж машины на 70%.

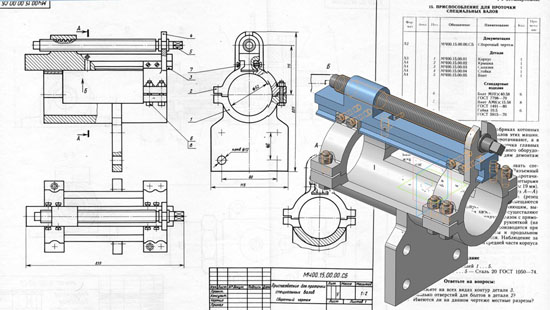

Данное приспособление позволяет протачивать специальные валы на месте, без разбор машины.Разъемный корпус 1 приспособления устанавливается на протачиваемый вал и крепиться станине машины четырьмя болтами ( см. корпус 1, четыре отверстия диаметром 19 мм.) В прямоугольном отверстии салазок 3 ( см. Разрез А-А ) крепиться и регулируется двумя винтами резец( резец и винты на чертеже не показаны).Салазки перемещаются в крышке 2 и стойке 4 корпуса по направляющим, выполненным в виде
«ласточкина хвоста», и осуществляют продолжительную подачу резца. Винт 5 подачи салазок с прямоугольной резьбой вращается специальной рукояткой ( на чертеже не показана ).
Проточка вала производиться при одновременном вращении вала машины и продольным перемещением салазок 3 приспособления. Наблюдение за работой резца ведется через вырез в средней части корпуса приспособления.
Приспособление для проточки специальных валов МЧ00.15.00.00 СБ
Приспособление для проточки специальных валов МЧ00.15.00.00 Спецификация
Приспособление для проточки специальных валов МЧ00.15.00.00 3d сборка
Приспособление для проточки специальных валов МЧ00.15.00.00 разнос сборки
Приспособление для проточки специальных валов МЧ00.15.00.00 чертежи
Корпус МЧ00.15.00.01
Крышка МЧ00.15.00.02
Салазки МЧ00.15.00.03
Стойка МЧ00.15.00.04
Винт МЧ00.15.00.05
Приспособление для проточки специальных валов СКАЧАТЬ
|
| |
|
|
|
