Приспособление для фрезерования МЧ00.24.00.00
| |
| lepris | Дата: Четверг, 20.04.2023, 12:40 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Приспособление для фрезерования МЧ00.24.00.00
Приспособление предназначено для фрезерования двух деталей одновременно набором фрез на горизонтально-фрезерном станке (обрабатываемые детали на чертеже показаны топкими линиями). Обрабатываемые детали устанавливаются на две плавающие призмы поз.18 служащие для предварительной установки и фиксации положения обрабатываемых деталей. При завинчивании рукоятки поз. 4 обрабатываемые детали зажимаются в призме поз. 7 прихватом поз. 5, Одновременный зажим двух обрабатываемых деталей осуществляется благодаря сферической головке болта поз. 2 и сферической шайбе поз. 8. Чтобы болт поз. 2 не проворачивался при вращении рукоятки 4, предусмотрен установочный винт поз. 16, который входит в паз стержня болта поз. 2.

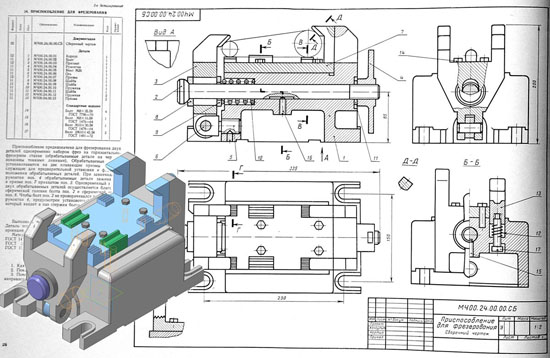

Приспособление для фрезерования МЧ00.24.00.00 сб
Приспособление для фрезерования МЧ00.24.00.00 спецификация
Приспособление для фрезерования МЧ00.24.00.00 3d сборка
Приспособление для фрезерования МЧ00.24.00.00 разнос сборки
Приспособление для фрезерования МЧ00.24.00.00 чертежи
корпус МЧ00.24.00.01
Болт МЧ00.24.00.02
Прихват МЧ00.24.00.03
Рукоятка МЧ00.24.00.04
Винт М26 МЧ00.24.00.05
Ось МЧ00.24.00.06
Призма МЧ00.24.00.07
Шайба МЧ00.24.00.08
Шайба МЧ00.24.00.09
Пружина МЧ00.24.00.10
Шайба МЧ00.24.00.11
Пружина МЧ00.24.00.12
Призма МЧ00.24.00.13
Приспособление для фрезерования МЧ00.24.00.00 СКАЧАТЬ
|
| |
|
|
|
