Вал шарнирный МЧ00.45.00.00
| |
| lepris | Дата: Суббота, 22.04.2023, 17:19 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Вал шарнирный МЧ00.45.00.00
Шарнирный вал предназначен для соединения двух валов, оси которых не совпадают.
Правая полумуфта поз. 2 шпонкой поз. 9 соединена с валиком поз. 3 и закреплена на нем винтом поз. 7. Другой конец валика соединен шпонкой поз. 10 с полумуфтой поз. 4, которая винтом не закреплена, так как расстояние между осями шарниров поз. 5 во время работы может несколько изменяться. Полумуфты поз. 2 соединены шарнирами с полумуфтами поз. 1 и 4. В свою очередь, полумуфта поз. 1 и левая полумуфта поз. 2 крепятся на валах соединяемых механизмов.

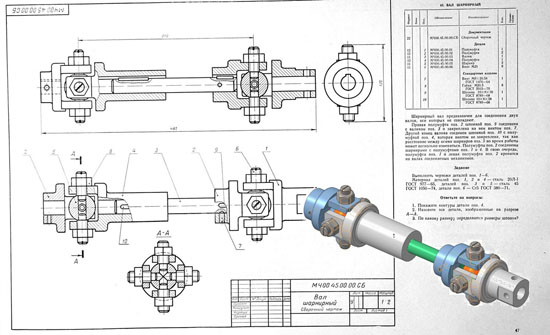

Вал шарнирный МЧ00.45.00.00 СБ
Вал шарнирный МЧ00.45.00.00 чертежи
Вал шарнирный МЧ00.45.00.00 3d сборка
Вал шарнирный МЧ00.45.00.00 чертежи
Полумуфта МЧ00.45.00.01
Полумуфта МЧ00.45.00.02
Валик МЧ00.45.00.03
Полумуфта МЧ00.45.00.04
Шарнир МЧ00.45.00.05
Винт М20 МЧ00.45.00.06
Вал шарнирный МЧ00.45.00.00 СКАЧАТЬ
|
| |
|
|
|
