Тиски эксцентриковые МЧ00.59.00.00
| |
| lepris | Дата: Суббота, 22.04.2023, 17:23 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Тиски эксцентриковые МЧ00.59.00.00
Эксцентриковые тиски предназначены для зажима обрабатываемых деталей.
Неподвижная щека отлита за одно целое с корпусом поз. 1. Подвижная щека поз. 2 перемещается по направляющим корпуса поз. 1; подвижное соединение обеспечивается пазовым болтом поз. 11 c гайкой поз. 13. Зажим обрабатываемой детали осуществляется эксцентриком поз. 4, который закреплен на опоре поз. 3 и при повороте вокруг болта поз. 6 своим эксцентриковым выступом перемещает подвижную щеку поз. 2. Контакт между подвижной щекой и эксцентриком поддерживается пружиной поp. 7, раздвигающей губки тисков. Раствор тисков регулируется перемещением болта поз. 6 по Т-образному пазу корпуса поз. 1.

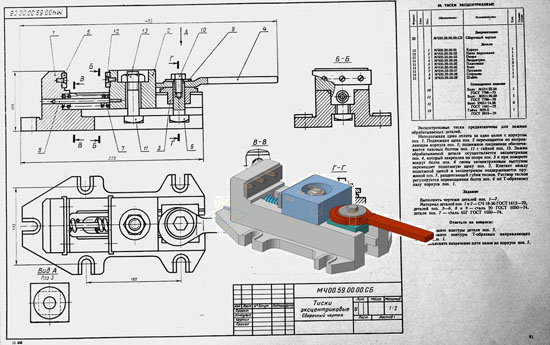

Тиски эксцентриковые МЧ00.59.00.00 СБ
Тиски эксцентриковые МЧ00.59.00.00 спецификация
Тиски эксцентриковые МЧ00.59.00.00 3d сборка
Тиски эксцентриковые МЧ00.59.00.00 чертежи
Корпус МЧ00.59.00.01
Щека подвижная МЧ00.59.00.02
Опора МЧ00.59.00.03
Эксцентрик МЧ00.59.00.04
Пластинка МЧ00.59.00.05
Болт МЧ00.59.00.06
Пружина МЧ00.59.00.07
Стержень МЧ00.59.00.08
Шайба МЧ00.59.00.09
Тиски эксцентриковые МЧ00.59.00.00 СКАЧАТЬ
|
| |
|
|
|
