Насос плунжерный 00.02.000
| |
| lepris | Дата: Вторник, 25.04.2023, 08:03 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline

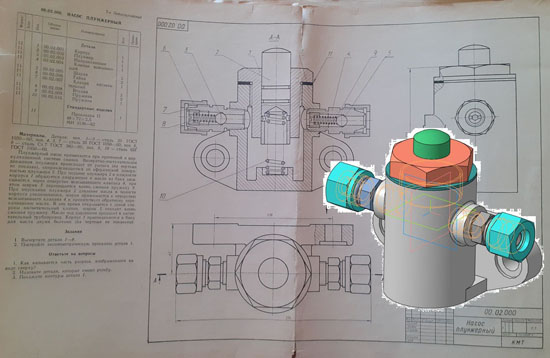

| Насос плунжерный 00.02.000
Плунжерный насос применяется при проточной и циркуляционной системе смазки. Возвратно- поступательное движение плунжера происходит от рычага (на чертеже не показан), соприкасающегося со сферической поверхностью плунжера 2. При подъеме плунжера 2 в плоскости корпуса 1 образуется разрежение и масло из бака засасывается через отверстие всасывающегося клапана 4, при этом шарик 5 перемещается влево, сжимая пружину 9. При опускании плунжера 2 давление масла в полости корпуса увеличивается, шарик прижимается к отверстию всасывающегося клапана 4 и препятствует обратному перекачиванию масла. В это время открывается с левой стороны нагнетательный клапан, шарик 5 отходит влево, сжимая пружину. Масло под давлением проходит в нагнетательный трубопровод. Корпус 1 присоединяется к баку для масла двумя болтами (на чертеже не показаны).
Насос плунжерный 00.02.000 сб
Насос плунжерный 00.02.000 спецификация
Насос плунжерный 00.02.000 3d сборка
Насос плунжерный 00.02.000 чертежи
Корпус 00.02.001
Плунжер 00.02.002
Направляющая 00.02.003
Клапан всасывающий 00.02.004
Шарик 00.02.005
Гайка 00.02.006
Клапан нагнетательный 00.02.007
Втулка 00.02.008
Пружина 00.02.009
Пружина 00.02.010
Насос плунжерный 00.02.000 СКАЧАТЬ
|
| |
|
|
|
