| Отводка ручная 00.51.000
Ручная отводка предназначена для включения и выключения специальных муфт без остановки ведущего вала.
Полукольца 2 ручной отводки входят в кольцевую проточку подвижной части муфт без остановки ведущего вала.
Полукольца 2 ручной отводки входят в кольцевую проточку подвижной части муфты, посаженной на вал (муфта и вал на чертеже не показаны), и стягиваются двумя болтами 10, затем закрепляются на кронштейнах 1 гайками 11. Вилка 4 обычно крепится к фундаменту, раме, стене и. т. д. При повороте рычага 6 кронштейн 1, поворачивается вокруг оси 5, перемещает полукольца 2 отводки вдоль оси вала в направлении, перпендикулярно плоскости чертежа, и включает или выключает муфту.

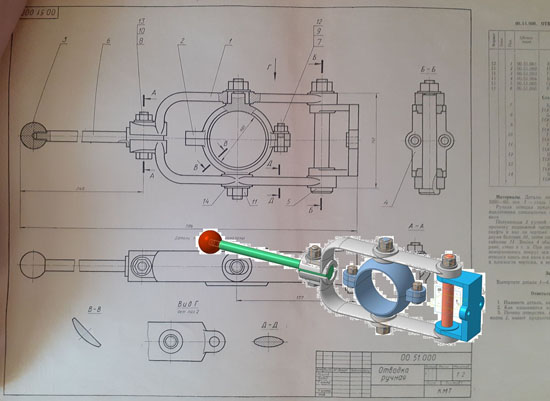

Отводка ручная 00.51.000 сб
Отводка ручная 00.51.000 спецификация
Отводка ручная 00.51.000 3d сборка
Отводка ручная 00.51.000 чертежи
Кронштейн 00.51.001
Полукольцо 00.51.002
Головка 00.51.003
Вилка 00.51.004
Ось 00.51.005
Рычаг 00.51.006
Отводка ручная 00.51.000 СКАЧАТЬ
|
| |
|
|
|
