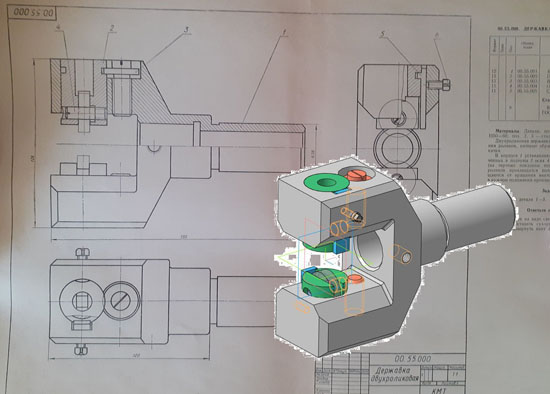

| Державка двухроликовая 00.55.000
Двухроликовая державка предназначена для закрепления роликов, которые обрабатывают деталь методом накатки.
В корпусе 1 устанавливают два ползуна 2. На ввинченных в ползуны 2 осях 4 свободно вращаются ролики (на чертеже показаны тонкими линиями). Установка роликов производится ползунами 2, которые перемещаются от вращения винтов 3. Закрепление ползунов в нужном положении производится сухарями 5 и винтами 6.
Державка двухроликовая 00.55.000 СБ
Державка двухроликовая 00.55.000 спецификация
Державка двухроликовая 00.55.000 3d сборка
Державка двухроликовая 00.55.000 чертежи
Корпус 00.55.001
Ползун 00.55.002
Винт 00.55.003
Ось 00.55.004
Сухарь 00.55.005
Державка двухроликовая 00.55.000 СКАЧАТЬ
|
| |
|
|
|
