Патрон плавающий 00.61.000

При изготовлении большого количества одинаковых по размерам квадратных отверстий применяют специальные сверла. Предварительно в детали сверлят круглые отверстия, затем круглое отверстие рассверливают до квадратного специальным трехзубом сверлом. В отличие от обычного ось такого сверла при вращении несколько перемещается параллельно самой себе. Цилиндрический конец сверла закрепляется в сменной втулке 3. Втулка 3 вставляется в плавающий стакан 2, в котором втулку и сверло стопорят винтом 8. Плавающий стакан 2 имеет паз для выступа плавающего диска 4. Другой выступ диска 4, расположенный перпендикулярно первому, входит в паз хвостовика 1. Хвостовик соединяется со шпинделем станка. Винты 7 соединяют детали 1 и 5.

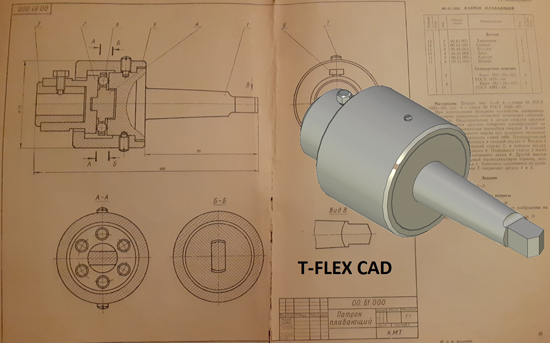

Патрон плавающий 00.61.000 сб
Патрон плавающий 00.61.000 спецификация

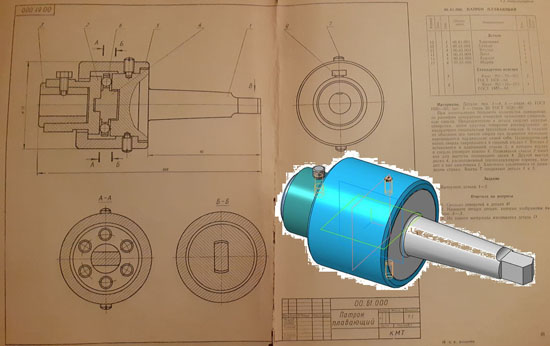

Патрон плавающий 00.61.000 3d сборка
Патрон плавающий 00.61.000 чертежи
Хвостовик 00.61.001
Стакан 00.61.002
Втулка 00.61.003
Диск 00.61.004
Корпус 00.61.005
Шарик 00.61.006

Патрон плавающий 00.61.000 СКАЧАТЬ
