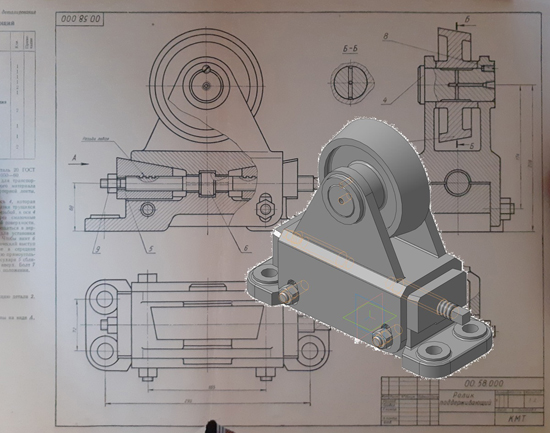

| Ролик поддерживающий 00.58.000
Поддерживающий ролик применяется для транспортировки на короткое расстояние листового материала или для поддержки движущейся транспортерной ленты, например резиновой ленты эскалатора.
Ролик 3 посажен на неподвижную ось 4, которая закреплена винтом 8 на стойке 1. Для смазки трущихся поверхностей ролика 3, через отверстие с резьбой, к оси 4 подводится густая смазка, которая через смазочные канавки равномерно распределяется по всей поверхности.
Стойка 1 вместе с роликом 3 может перемещатся в вертикальном направлении (это неоходимо для установки нескольких роликов в одной плоскости). Чтобы винт 6не имел осевого перемещения, его цилиндрический выступ устанавливается в пазы, расположенные в середине деталей 1 и 2. Винт 6 имеет правую и левую прямоугольную резьбу. При вращении ключом винта сухари 5 сближаются, поднимая корпус 1 с роликом 3 веерх. Болт 7 и гайка 10 закрепляют ролик 3 в нужном положении.
Ролик поддерживающий 00.58.000 сб
Ролик поддерживающий 00.58.000 спецификация
Ролик поддерживающий 00.58.000 3d сборка
Ролик поддерживающий 00.58.000 чертежи
Стойка 00.58.001
Корпус 00.58.002
Ролик 00.58.003
Ось 00.58.004
Клин 00.58.005
Винт 00.58.006
Ролик поддерживающий 00.58.000 СКАЧАТЬ
|
| |
|
|
|
