Керн комбинированный. Вариант 2
| |
| lepris | Дата: Понедельник, 08.05.2023, 12:41 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Керн комбинированный. Вариант 2

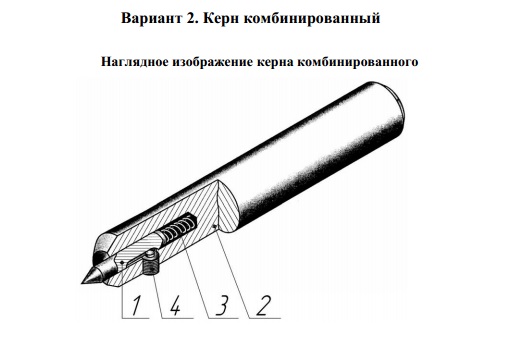

Керн (кернер) – инструмент для нанесения точек (керновка) при разметке деталей, подлежащих механической обработке. Ниже показан комбинированный керн, при помощи которого можно одновременно наносить центр и контур размечаемого круглого отверстия. При выполнении разметочных работ разметчик использует комплект таких кернов для отверстий
различных диаметров.
В корпус 2 керна вставлен боек 1, имеющий паз, в который входит выступ винта А. М8-6g x 12 ГОСТ 1478-93 4. Винт удерживает боек от выпадения и в то же время направляет его движение. Когда по керну производят удар, боек сжимает пружину 3 и входит в корпус. На размечаемой поверхности остаются отпечатки окружности от заостренной части корпуса и точки-центра от бойка. После удара пружина возвращает боек в исходное положение. Детали позиций 1, 2 и 3 выполнены из стали 60С2А ГОСТ 14959-79.
Керн комбинированный. Вариант 2 сб
Керн комбинированный. Вариант 2 спецификация
Керн комбинированный. Вариант 2 3d модель
Керн комбинированный. Вариант 2 чертежи
Боек 2.01
Корпус 2.02
Пружина 2.03
Керн комбинированный. Вариант 2 СКАЧАТЬ
|
| |
| |
|
