Шатун. Вариант 10
| |
| lepris | Дата: Понедельник, 08.05.2023, 13:09 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Шатун. Вариант 10

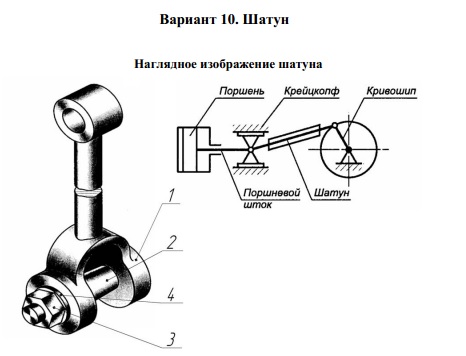

Шатун машины служит для передачи движения от поршня на кривошип через промежуточный элемент-ползун (крейцкопф). Верхним отверстием шатун 1 соединяется с пальцем кривошипа. Нижней вилкообразной частью он обхватывает середину ползуна, с которым соединяется при помощи пальца 2. Для того чтобы предотвратить вращение пальца, ему придана коническая форма, что позволяет произвести достаточный натяг пальца гайкой 3.
Детали позиций 1 и 2 выполнены из стали 25Г2С ГОСТ 5781-82.
Шатун. Вариант 10 сб
Шатун. Вариант 10 Спецификация
Шатун. Вариант 10 3д модель
Шатун. Вариант 10 чертежи
Шатун 10.01
Палец 10.02
Шатун. Вариант 10 СКАЧАТЬ
|
| |
|
|
|
