Винт нажимной. Вариант 19
| |
| lepris | Дата: Воскресенье, 14.05.2023, 09:16 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Винт нажимной. Вариант 19

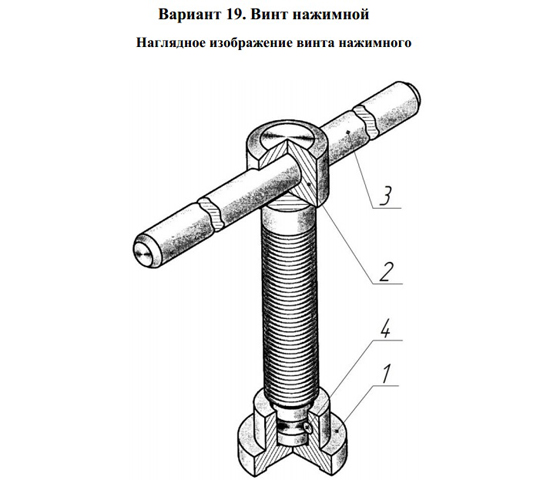

Винт нажимной с неподвижной ручкой – приспособление для сжатия или затягивания деталей при их соединении. В головку винта 2 запрессована рукоятка 3. После того как тело винта будет навинчено на одну из деталей, с другой его стороны с помощью штифта 4 подсоединяется пята 1.
Детали позиций 1, 2 и 3 выполнены из стали 10 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие: штифт 5x20 ГОСТ 3128-70.
Винт нажимной. Вариант 19 сб
Винт нажимной. Вариант 19 Спецификация
Винт нажимной. Вариант 19 3d сборка
Винт нажимной. Вариант 19 чертежи
Пята 19.01
Винт М20 19.02
Рукоятка 19.03
Винт нажимной. Вариант 19 СКАЧАТЬ
|
| |
| |
|
