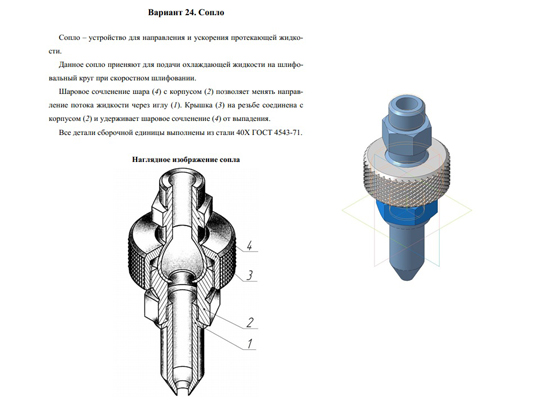

Сопло. Вариант 24

Сопло – устройство для направления и ускорения протекающей жидкости.
Данное сопло приеняют для подачи охлаждающей жидкости на шлифовальный круг при скоростном шлифовании.
Шаровое сочленение шара 4 с корпусом 2 позволяет менять направление потока жидкости через иглу 1. Крышка 3 на резьбе соединена с корпусом 2 и удерживает шаровое сочленение 4 от выпадения.
Все детали сборочной единицы выполнены из стали 40Х ГОСТ 4543-71.

Сопло. Вариант 24 сб
Сопло. Вариант 24 Спецификация
Сопло. Вариант 24 3д модель
Сопло. Вариант 24 чертежи
Игла 24.01
Корпус 24.02
Крышка 24.03
Шар 24.04

Сопло. Вариант 24 СКАЧАТЬ
