| Кондуктор. Вариант 31
Кондуктор – приспособление для сверлильных, расточных и других работ.

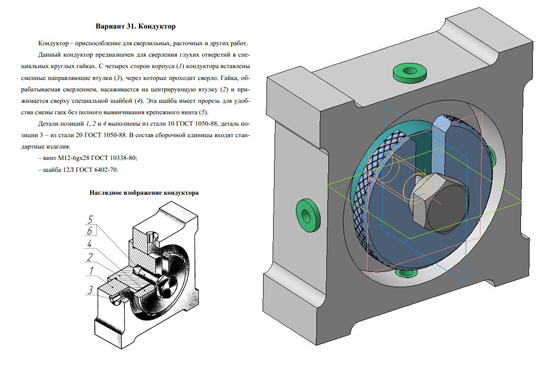

Данный кондуктор предназначен для сверления глухих отверстий в специальных круглых гайках. С четырех сторон корпуса 1 кондуктора вставлены сменные направляющие втулки 3, через которые проходит сверло. Гайка, обрабатываемая сверлением, насаживается на центрирующую втулку 2 и прижимается сверху специальной шайбой 4. Эта шайба имеет прорезь для удобства смены гаек без полного вывинчивания крепежного винта 5.
Детали позиций 1, 2 и 4 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 3 – из стали 20 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт М12-6gx28 ГОСТ 10338-80;
– шайба 12Л ГОСТ 6402-70.
Кондуктор. Вариант 31 сб
Кондуктор. Вариант 31 Спецификация
Кондуктор. Вариант 31 3д сборка
Кондуктор. Вариант 31 чертежи
Корпус 31.01
Втулка центрирующая 31.02
Втулка сменная 31.03
Шайба специальная 31.04
