| Опора самоустанавливающаяся. Вариант 33
Опора самоустанавливающаяся – устройство, применяемое в некоторых сборочных операциях.
На свободно выдвинутый вверх штырь опорный опирается конец установленной балансирующей детали. Своим весом штырь 4, соединенный с плунжером 3 на резьбе, опускается, сжимая находящуюся под ним пружину 2.
Нужное положение детали фиксируется винтом упорным 5, вворачиваемым в корпус 1. Для этого упорный конец винта упирается в плоский наклонный срез плунжера.
Детали позиций 1 и 4 выполнены из стали 15 ГОСТ 1050-88, деталь позиции 2 – из стали 25Г2С ГОСТ 5781-82, деталь позиции 3 – из стали 40Х ГОСТ 4543-71. В состав сборочной единицы входит стандартное изделие: винт A.М10x1x16 ГОСТ 21332-75.

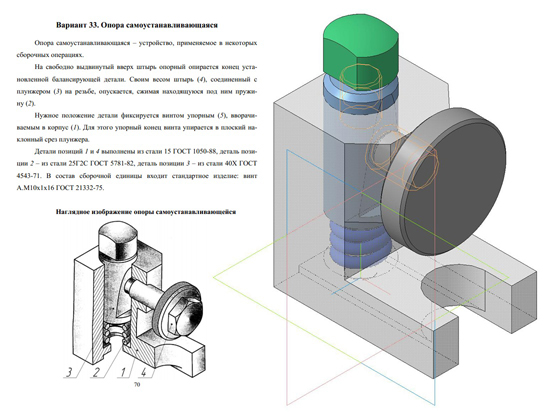

Опора самоустанавливающаяся. Вариант 33 сб
Опора самоустанавливающаяся. Вариант 33 Спецификация
Опора самоустанавливающаяся Вариант 33 3д сборка
Опора самоустанавливающаяся Вариант 33 чертежи
Корпус 33.01
Пружина 33.02
Плунжер 33.03
Штырь 33.04
