Домкрат. Вариант 40
leprisДата: Пятница, 19.05.2023, 07:35 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

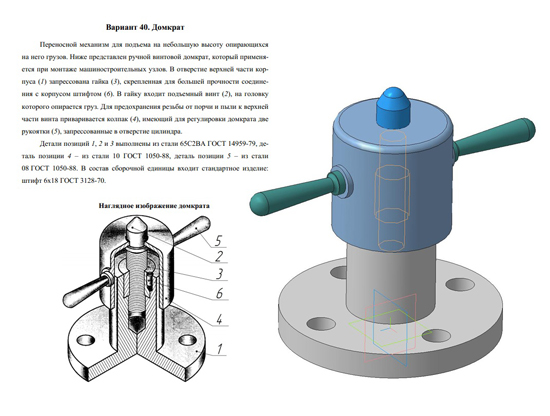

Домкрат. Вариант 40

Переносной механизм для подъема на небольшую высоту опирающихся на него грузов. Ниже представлен ручной винтовой домкрат, который применяется при монтаже машиностроительных узлов. В отверстие верхней части корпуса 1 запрессована гайка 3, скрепленная для большей прочности соединения с корпусом штифтом 6. В гайку входит подъемный винт 2, на головку которого опирается груз. Для предохранения резьбы от порчи и пыли к верхней части винта приваривается колпак 4, имеющий для регулировки домкрата две рукоятки 5, запрессованные в отверстие цилиндра.
Детали позиций 1, 2 и 3 выполнены из стали 65С2ВА ГОСТ 14959-79, деталь позиции 4 – из стали 10 ГОСТ 1050-88, деталь позиции 5 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие: штифт 6x18 ГОСТ 3128-70.

Домкрат. Вариант 40 сб
Домкрат. Вариант 40 Спецификация
Домкрат. Вариант 40 3д сборка
Домкрат. Вариант 40 чертежи
Корпус 40.01
Винт 40.02
Гайка 40.03
Колпачок 40.04
Рукоятка 40.05

Домкрат. Вариант 40 СКАЧАТЬ
