Поршень с шатуном. Вариант 44
| |
| lepris | Дата: Пятница, 19.05.2023, 07:56 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Поршень с шатуном. Вариант 44

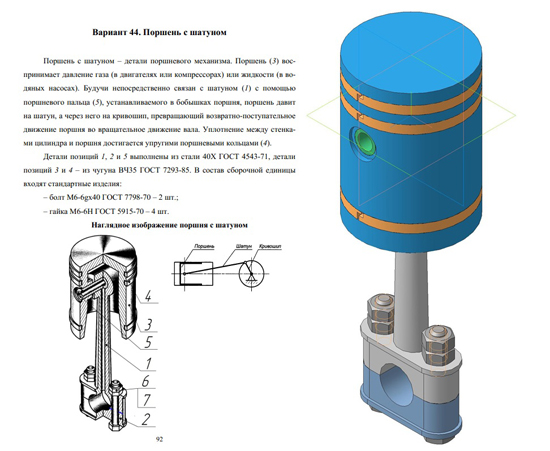

Поршень с шатуном – детали поршневого механизма. Поршень 3 воспринимает давление газа (в двигателях или компрессорах) или жидкости (в водяных насосах). Будучи непосредственно связан с шатуном 1 с помощью поршневого пальца 5, устанавливаемого в бобышках поршня, поршень давит на шатун, а через него на кривошип, превращающий возвратно-поступательное движение поршня во вращательное движение вала. Уплотнение между стенками цилиндра и поршня достигается упругими поршневыми кольцами 4.
Детали позиций 1, 2 и 5 выполнены из стали 40Х ГОСТ 4543-71, детали позиций 3 и 4 из чугуна ВЧ35 ГОСТ 7293-85. В состав сборочной единицы входят стандартные изделия:
– болт М6-6gx40 ГОСТ 7798-70 – 2 шт.;
– гайка М6-6H ГОСТ 5915-70 – 4 шт.
Поршень с шатуном. Вариант 44 сб
Поршень с шатуном. Вариант 44 Спецификация
Поршень с шатуном. Вариант 44 3д сборка
Поршень с шатуном. Вариант 44 чертежи
44.01 Шатун
44.02 Крышка шатуна
44.03 Поршень
44.04 Палец поршневой
Поршень с шатуном. Вариант 44 СКАЧАТЬ
|
| |
| |
|
