Прибор Польди. Вариант 46
leprisДата: Пятница, 19.05.2023, 07:59 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Прибор Польди. Вариант 46

Переносной прибор, предназначенный для приближенного определения твердости изделий и заготовок методом вдавливания стального закаленного
шарика ударом. При испытании ударяют молотком по бойку прибора. Шарик при этом вдавливается одновременно в поверхность испытуемого изделия и в контрольный брусок с заранее установленной твердостью, близкой к предполагаемой твердости испытываемого металла. Измерив диаметры отпечатков, находят по таблицам, прилагаемым к прибору, ориентировочное число твердости испытуемого изделия.

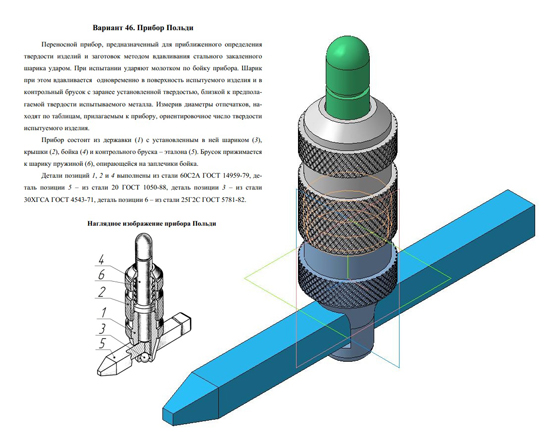

Прибор состоит из державки 1 с установленным в ней шариком 3, крышки 2, бойка 4 и контрольного бруска – эталона 5. Брусок прижимается к шарику пружиной 6, опирающейся на заплечики бойка.
Детали позиций 1, 2 и 4 выполнены из стали 60С2А ГОСТ 14959-79, деталь позиции 5 из стали 20 ГОСТ 1050-88, деталь позиции 3 из стали 30ХГСА ГОСТ 4543-71, деталь позиции 6 из стали 25Г2С ГОСТ 5781-82.

Прибор Польди. Вариант 46 сб
Прибор Польди. Вариант 46 Спецификация
Прибор Польди. Вариант 46 3д сборка
Прибор Польди. Вариант 46 чертежи
46.01 Державка
46.02 Крышка
46.03 Шарик
46.04 Боек
46.05 Брусок контрольный

Прибор Польди. Вариант 46 СКАЧАТЬ
