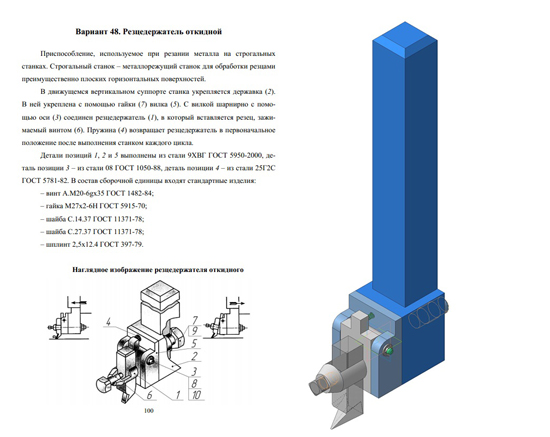

Резцедержатель откидной. Вариант 48
| |
| lepris | Дата: Пятница, 19.05.2023, 08:02 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Резцедержатель откидной. Вариант 48
Приспособление, используемое при резании металла на строгальных станках. Строгальный станок – металлорежущий станок для обработки резцами преимущественно плоских горизонтальных поверхностей.
В движущемся вертикальном суппорте станка укрепляется державка 2.
В ней укреплена с помощью гайки 7 вилка 5. С вилкой шарнирно с помощью оси 3 соединен резцедержатель 1, в который вставляется резец, зажимаемый винтом 6. Пружина 4 возвращает резцедержатель в первоначальное
положение после выполнения станком каждого цикла.
Детали позиций 1, 2 и 5 выполнены из стали 9ХВГ ГОСТ 5950-2000, деталь позиции 3 из стали 08 ГОСТ 1050-88, деталь позиции 4 из стали 25Г2С ГОСТ 5781-82. В состав сборочной единицы входят стандартные изделия:
– винт А.М20-6gx35 ГОСТ 1482-84;
– гайка М27x2-6H ГОСТ 5915-70;
– шайба C.14.37 ГОСТ 11371-78;
– шайба C.27.37 ГОСТ 11371-78;
– шплинт 2,5x12.4 ГОСТ 397-79.
Резцедержатель откидной. Вариант 48 сб
Резцедержатель откидной. Вариант 48 Спецификация
Резцедержатель откидной. Вариант 48 3д сборка
Резцедержатель откидной. Вариант 48 чертежи
48.01 Резцедержатель
48.02 Державка
48.03 Ось
48.04 Пружина
48.05 Вилка
Резцедержатель откидной. Вариант 48 СКАЧАТЬ
|
| |
| |
|
