Насос лопастной. Вариант 52
| |
| lepris | Дата: Пятница, 19.05.2023, 08:08 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Насос лопастной. Вариант 52
Насос лопастной – устройство для преобразования механической энергии двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или для получения сжатых газов.

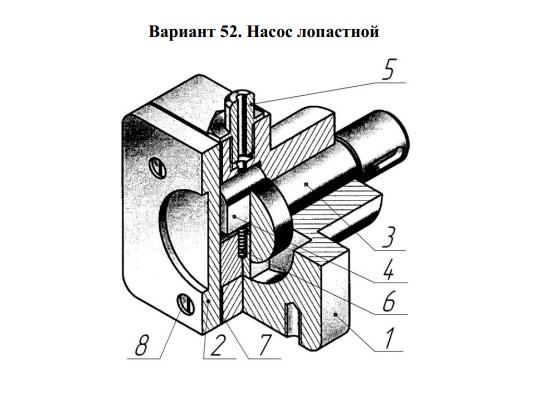

В валике 3 насоса, в его утолщенной цилиндрической части имеется прорезь, куда вставлены две лопатки 4, между которыми находится пружина 6, прижимающая лопатки к цилиндру корпуса 1. По отношению к цилиндру вала цилиндр корпуса расположен с эксцентриситетом, т. е. со смещением оси диска относительно оси вала. Благодаря этому жидкость, поступающая в боковой штуцер, перегоняется лопатками в верхний штуцер 5. Насос прикрывают крышка 2 и прокладка 7, закрепленные тремя винтами 8.
Детали позиций 1–5 выполнены из стали 15 ГОСТ 1050-88, деталь позиции 6 – из стали 25Г2С ГОСТ 5781-82, деталь позиции 7 – из картона прокладочного Б ГОСТ 9347-74. В состав сборочной единицы входит стандартное изделие: винт А.М5-6gx14 ГОСТ 1491-80 – 3 шт.
Насос лопастной. Вариант 52 Сб
Насос лопастной. Вариант 52 Спецификация
Насос лопастной. Вариант 52 чертежи
Корпус 52.01
Крышка 52.02
Валик 52.03
Лопатка 52.04
Штуцер 52.05
Пружина 52.06
Насос лопастной. Вариант 52 СКАЧАТЬ
|
| |
| |
|
