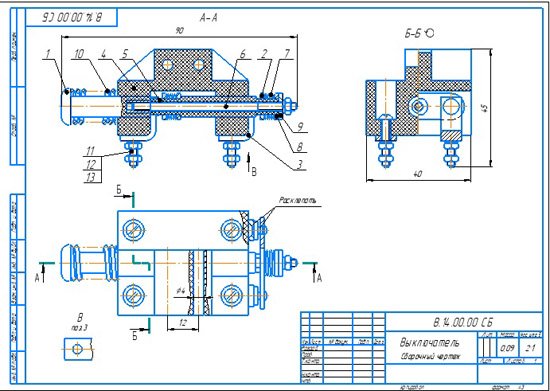

Выключатель В.14.00.00 ЧЕРТЕЖ Выключатель предназначен для размыкания двух цепей. В исходном положении контактные пластины 2 замыкают обе цепи. При нажатии на кнопку 1 ось 6 перемещается вправо. При этом контактные пластины 2 остаются прижатыми пружинами 7 к контактам до тех пор, пока торцы а втулки 5 и кнопки 1 не подойдут к контактным пластинам 2. При дальнейшем движении кнопки контактные пластины 2 отжимаются торцами втулки 5 и кнопки 1 и цепи размыкаются.
