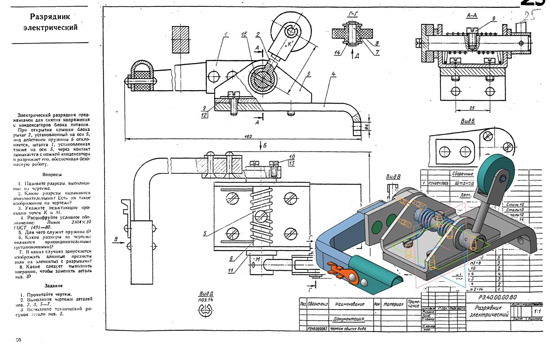

| Разрядник электрический РЭ.40.00.00 ЧЕРТЕЖ
Электрический разрядник предназначен для снятия напряжения с конденсаторов блока питания.
При открытии крышки блока рычаг 2, установленный на оси 5, под действием пружины 6 отклоняется, штанга 1, установленная также на оси 5, через контакт замыкается с ножкой конденсатора и разряжает его, обеспечивая безопасную работу.
Разрядник электрический РЭ.40.00.00 сб
Разрядник электрический РЭ.40.00.00 спецификация
Разрядник электрический РЭ.40.00.00 3d сборка
Разрядник электрический РЭ.40.00.00 чертежи
Штанга РЭ.40.01.00
Рычаг РЭ.40.00.02
Скоба РЭ.40.00.03
Уголок РЭ.40.00.04
Ось РЭ.40.00.05
Пружина РЭ.40.00.06
Ролик РЭ.40.00.07
Ось РЭ.40.00.08
Разрядник электрический РЭ.40.00.00 СКАЧАТЬ
|
| |
| |
|
