Вилка разъема ВР.05.00.00
| |
| lepris | Дата: Суббота, 02.09.2023, 10:26 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

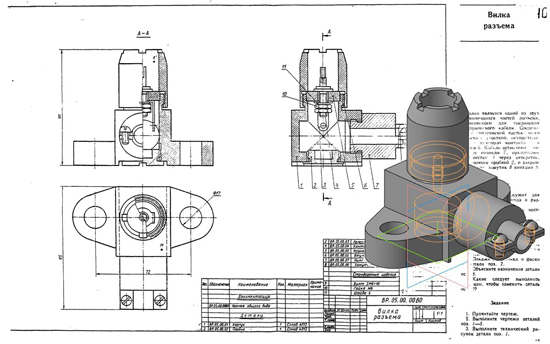

| Вилка разъема ВР.05.00.00 ВО
Вилка является одной из двух сочленяющихся частей разъема, применяемого для соединения электрического кабеля. Соединение с сочленяемой частью этого разъема - розеткой, осуществляется с помощью контакта 4 и втулки 6. Кабель вставляют в отверстие ниппеля 7, припаивают к лепестку 3 через отверстие закрываемое пробкой 2, и закрепляют через хомутик 8 винтами 9.
Вилка разъема ВР.05.00.00 сб
Вилка разъема ВР.05.00.00 спецификация
Вилка разъема ВР.05.00.00 3d сборка
Вилка разъема ВР.05.00.00 ЧЕРТЕЖИ
Корпус ВР.05.00.01
Пробка ВР.05.00.02
Лепесток ВР.05.00.03
Контакт ВР.05.00.04
Изолятор ВР.05.00.05
Втулка ВР.05.00.06
Ниппель ВР.05.00.07
Хомутик ВР.05.00.08
Вилка разъема ВР.05.00.00 ВО СКАЧАТЬ
|
| |
| |
|
