Реле электромагнитное РЭ.44.00.00ВО ЧЕРТЕЖ
leprisДата: Вторник, 11.06.2024, 07:50 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Реле электромагнитное РЭ.44.00.00ВО ЧЕРТЕЖ

Реле электромагнитное предназначено для автоматических переключений в управляемой электрической цепи малой мощности. При подключении катушки 4 к электропитанию сердечник 3 втягивается. Детали, связанные с ним, перемещаются и осуществляется замыкание электрической цепи.

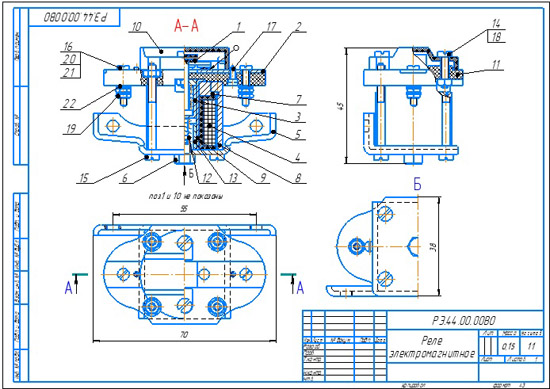

Реле электромагнитное РЭ.44.00.00 сборочный чертеж
Реле электромагнитное РЭ.44.00.00 спецификация
Реле электромагнитное РЭ.44.00.00 3d сборка
Реле электромагнитное РЭ.44.00.00 чертежи
Планка РЭ.44.01.00 сб
Колодка РЭ.44.02.00 сб
Сердечник РЭ.44.03.00 сб
Катушка РЭ.44.04.00 сб
Кронштейн РЭ.44.00.01
Упор РЭ.44.00.02
Диск РЭ.44.00.03
Стакан РЭ.44.00.04
Втулка РЭ.44.00.05
Крышка РЭ.44.00.06
Панель РЭ.44.00.07
Пружина РЭ.44.00.08
Втулка РЭ.44.00.09

Реле электромагнитное РЭ.44.00.00ВО СКАЧАТЬ
