| Вентиль ДМЧ.016.000.00 ЧЕРТЕЖ
Вентиль предназначен для изменения площади поперечного сечения трубопровода.
Конструкция. В полость корпуса 1 запрессовывается втулка 2 и ввинчивается гайка 3.
Резьбовое соединение шпинделя 5 и гайка 3 обеспечивают поступательное движение золотника 8.
Золотник крепится на нижнем конце головки шпинделя 5 при помощи скобы 7. На верхнем конце шпинделя, имеющем форму квадрата, крепится посредством гайки 9 и шайбы 11 маховик 10.
Поворотом маховика изменяется величина зазора между золотником и втулкой. Детали 4, 6 и набивка 12 предупреждают утечку жидкости между соответствующими поверхностями соединяемых деталей вентиля.
Корпус имеет два резьбовых отверстия для присоединения трубопроводов.
Принцип работы. В рабочем положении вентиля жидкость поступает в левый патрубок корпуса и проходит в правый через втулку. Количество пропускаемой жидкости зависит от величины зазора между втулкой и золотником.
На чертеже клапан изображен в закрытом положении.

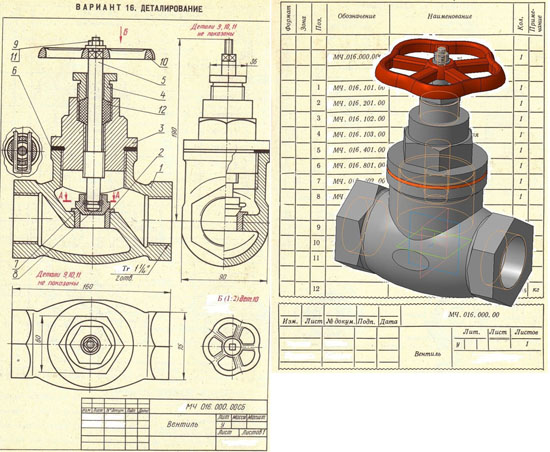

Вентиль ДМЧ.016.000.00 сборочный чертеж
Вентиль ДМЧ.016.000.00 спецификация
Вентиль ДМЧ.016.000.00 3д модель
Вентиль ДМЧ.016.000.00 чертежи
01 Корпус
02 Втулка
03 Гайка
04 Гайка нажимная
05 Шпиндель
06 Прокладка
07 Скоба
08 Золотник
