Форум » ИНЖЕНЕРНАЯ ГРАФИКА » Сечения, Разрез, Проекционное черчение » Разрезы. выполнением сложного разреза (ступенчатого). (Работа Контрольная)
Разрезы. выполнением сложного разреза (ступенчатого).
leprisДата: Среда, 09.10.2024, 10:32 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

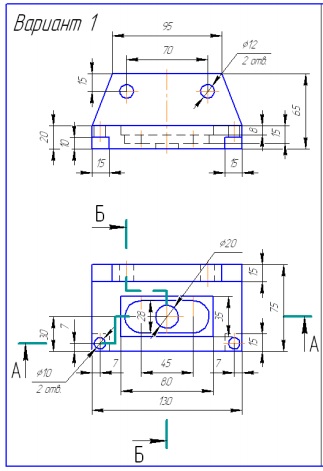

Корпус ТМ.0103ХХ.001 ЧЕРТЕЖ

Корпус. Вариант 1

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.001 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:39 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

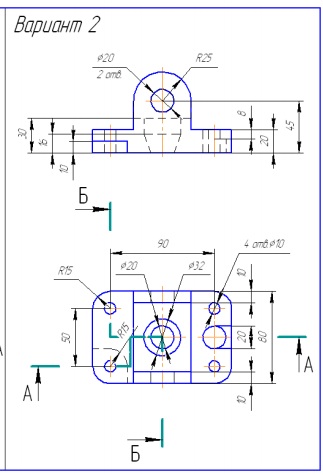

Корпус ТМ.0103ХХ.002 ЧЕРТЕЖ

Корпус. Вариант 2

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.002 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:39 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

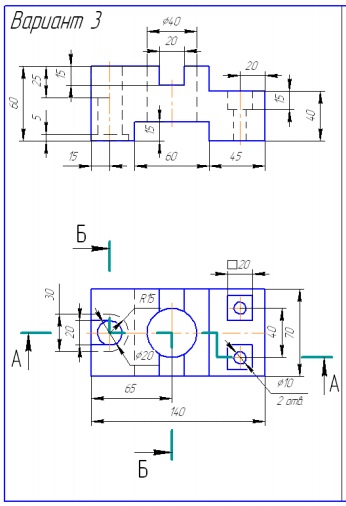

Корпус ТМ.0103ХХ.003 ЧЕРТЕЖ

Корпус. Вариант 3

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.003 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:39 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

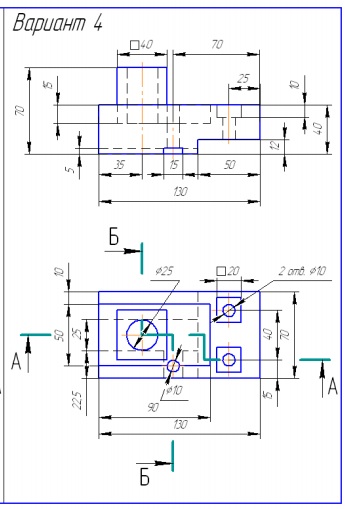

Корпус ТМ.0103ХХ.004 ЧЕРТЕЖ

Корпус. Вариант 4

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.004 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:39 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

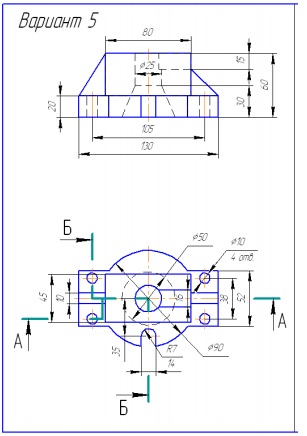

Корпус ТМ.0103ХХ.005 ЧЕРТЕЖ

Корпус. Вариант 5

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.005 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:42 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

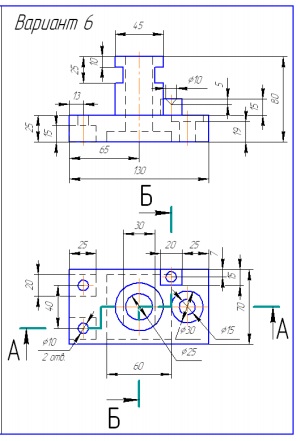

Корпус ТМ.0103ХХ.006 ЧЕРТЕЖ

Корпус. Вариант 6

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.006 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:43 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

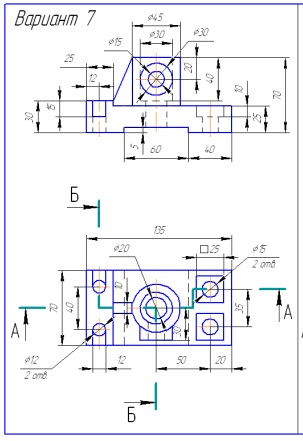

Корпус ТМ.0103ХХ.007 ЧЕРТЕЖ

Корпус. Вариант 7

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.007 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:45 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

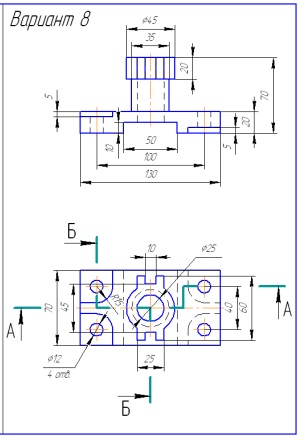

Корпус ТМ.0103ХХ.008 ЧЕРТЕЖ

Корпус. Вариант 8

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.008 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:46 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

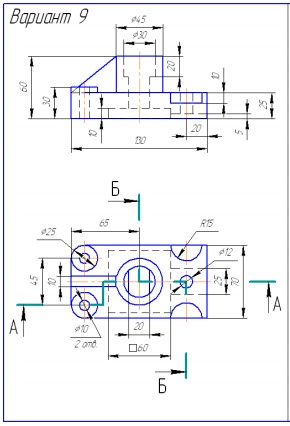

Корпус ТМ.0103ХХ.009 ЧЕРТЕЖ

Корпус. Вариант 9

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.009 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:47 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

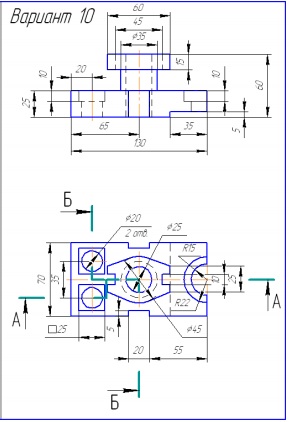

Корпус ТМ.0103ХХ.010 ЧЕРТЕЖ

Корпус. Вариант 10

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.010 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:48 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

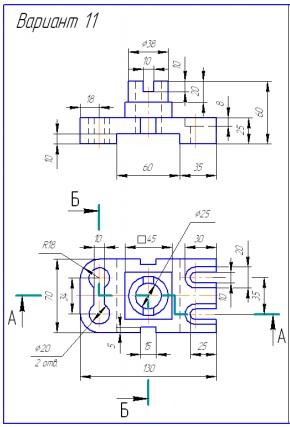

Корпус ТМ.0103ХХ.011 ЧЕРТЕЖ

Корпус. Вариант 11

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.011 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:49 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

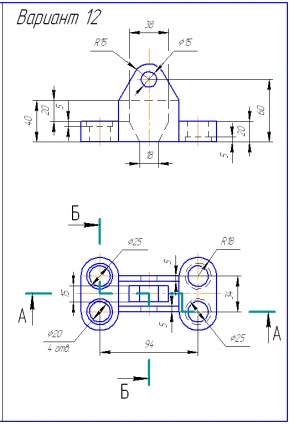

Корпус ТМ.0103ХХ.012 ЧЕРТЕЖ

Корпус. Вариант 12

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.012 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:50 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

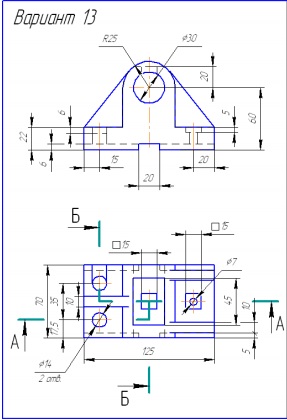

Корпус ТМ.0103ХХ.013 ЧЕРТЕЖ

Корпус. Вариант 13

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.013 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:52 | Сообщение # 14
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

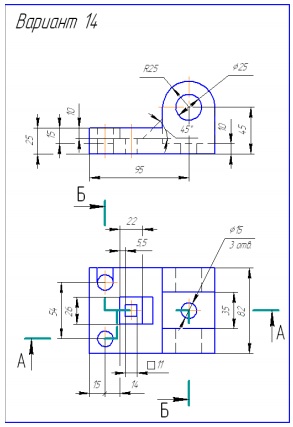

Корпус ТМ.0103ХХ.014 ЧЕРТЕЖ

Корпус. Вариант 14

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.014 СКАЧАТЬ

leprisДата: Среда, 09.10.2024, 10:53 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

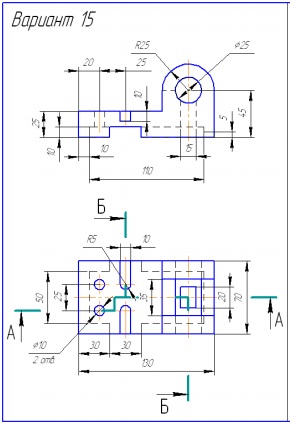

Корпус ТМ.0103ХХ.015 ЧЕРТЕЖ

Корпус. Вариант 15

Контрольная работа №2

Разрезы: построение трёх видов детали по двум данным с
выполнением сложного разреза (ступенчатого).
Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
- построить вид слева;
- по заданному положению секущих плоскостей построить на месте вида спереди
ступенчатый разрез;
- по заданному положению секущих плоскостей построить на месте вида слева
ступенчатый разрез;
- нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
- заполнить основную надпись.

Корпус ТМ.0103ХХ.015 СКАЧАТЬ

Форум » ИНЖЕНЕРНАЯ ГРАФИКА » Сечения, Разрез, Проекционное черчение » Разрезы. выполнением сложного разреза (ступенчатого). (Работа Контрольная)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:

Copyright MyCorp © 2025 uCoz
