Сложный ломаный разрез. БГТУ.010114.004
| |
| lepris | Дата: Среда, 16.10.2024, 15:18 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 1

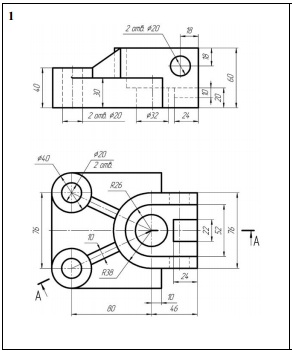

Проекционное черчение БГТУ.010114.004. Вариант 1
Задача 4. Условие задание
По двум заданным видам детали выполнить сложный ломаный разрез, при необходимости целесообразные местные разрезы, нанести размеры. Индивидуальные графические задания даны в табл. 4. Пример выполнения задания на формате А3.
БГТУ.010114.004. Вариант 1 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:20 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

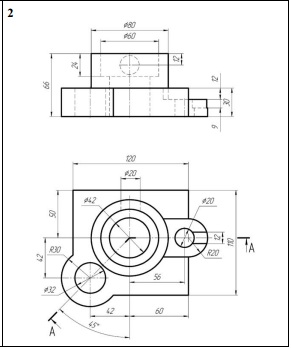

| Сложный ломаный разрез. БГТУ.010114.004. Вариант 2
Проекционное черчение БГТУ.010114.004. Вариант 2
БГТУ.010114.004. Вариант 2 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:21 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

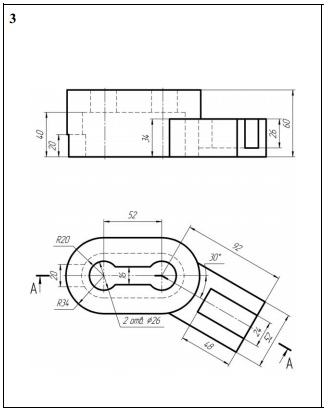

| Сложный ломаный разрез. БГТУ.010114.004. Вариант 3
Проекционное черчение БГТУ.010114.004. Вариант 3
БГТУ.010114.004. Вариант 3 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:22 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 4

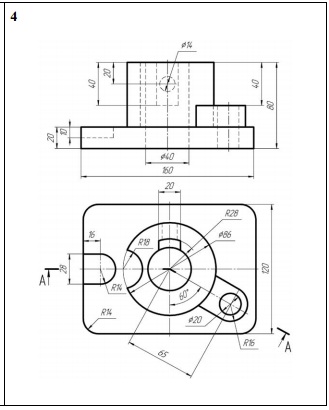

Проекционное черчение БГТУ.010114.004. Вариант 4
БГТУ.010114.004. Вариант 4 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:23 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 5

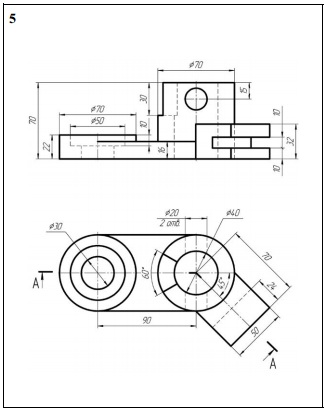

Проекционное черчение БГТУ.010114.004. Вариант 5
БГТУ.010114.004. Вариант 5 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:25 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 6

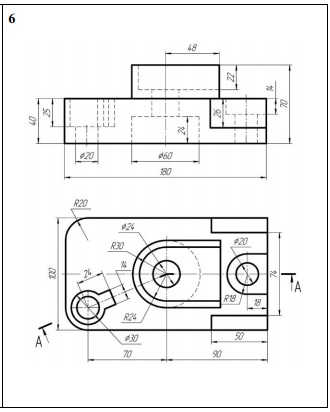

Проекционное черчение БГТУ.010114.004. Вариант 6
БГТУ.010114.004. Вариант 6 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:26 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

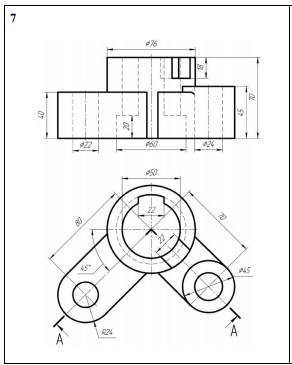

| Сложный ломаный разрез. БГТУ.010114.004. Вариант 7
Проекционное черчение БГТУ.010114.004. Вариант 7
БГТУ.010114.004. Вариант 7 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:27 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

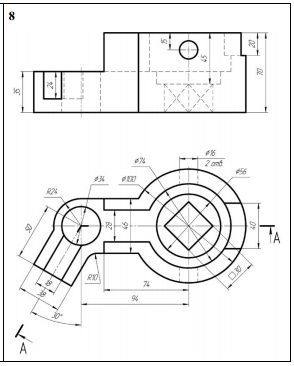

| Сложный ломаный разрез. БГТУ.010114.004. Вариант 8
Проекционное черчение БГТУ.010114.004. Вариант 8
БГТУ.010114.004. Вариант 8 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:30 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 9

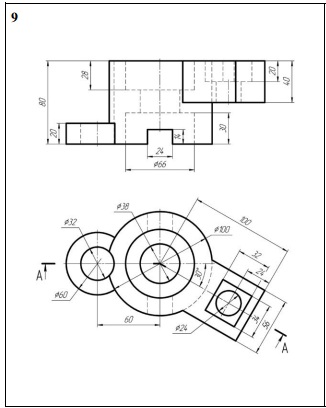

Проекционное черчение БГТУ.010114.004. Вариант 9
БГТУ.010114.004. Вариант 9 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:32 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

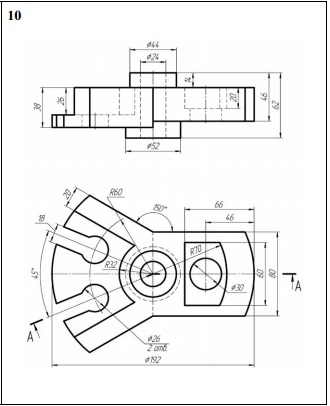

| Сложный ломаный разрез. БГТУ.010114.004. Вариант 10
Проекционное черчение БГТУ.010114.004. Вариант 10
БГТУ.010114.004. Вариант 10 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:32 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

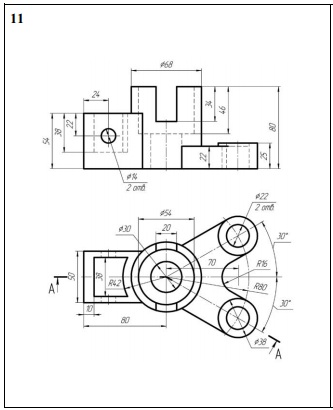

| Сложный ломаный разрез. БГТУ.010114.004. Вариант 11
Проекционное черчение БГТУ.010114.004. Вариант 11
БГТУ.010114.004. Вариант 11 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:34 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 12

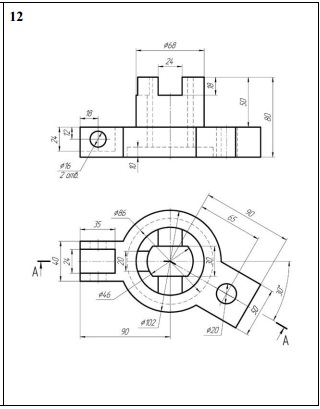

Проекционное черчение БГТУ.010114.004. Вариант 12
БГТУ.010114.004. Вариант 12 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:35 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 13

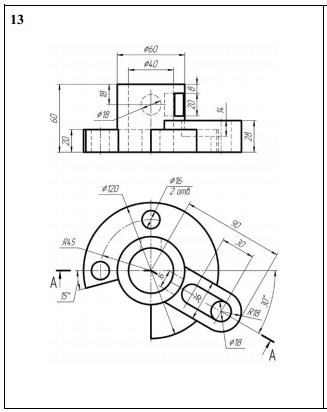

Проекционное черчение БГТУ.010114.004. Вариант 13
БГТУ.010114.004. Вариант 13 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:37 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Сложный ломаный разрез. БГТУ.010114.004. Вариант 14

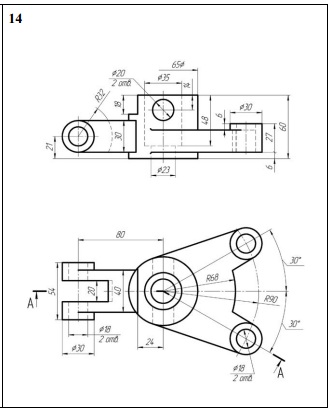

Проекционное черчение БГТУ.010114.004. Вариант 14
БГТУ.010114.004. Вариант 14 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Среда, 16.10.2024, 15:39 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

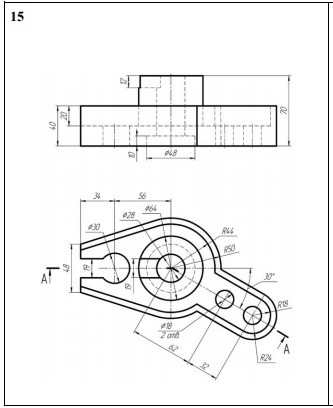

| Сложный ломаный разрез. БГТУ.010114.004. Вариант 15
Проекционное черчение БГТУ.010114.004. Вариант 15
БГТУ.010114.004. Вариант 15 СКАЧАТЬ
|
| |
| |
|
