Приспособление для фрезерования И49.94.00.00 ЧЕРТЕЖ
| |
| lepris | Дата: Пятница, 04.07.2025, 15:51 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Приспособление для фрезерования И49.94.00.00 ЧЕРТЕЖ
Приспособление предназначено для закрепления детали (вилки) при фрезеровании ее торцовых поверхностей. Приспособление — двухместное, т.е. обработку производят сразу двух вилок.Вилку устанавливают на призму 14 и фиксируют, надевая ее обработанным отверстием одного ушка на палец 13. К отверстию В в крышке 3 подводят сжатый воздух под давлением. Воздух, попадая в цилиндр 7, давит на поршень 9 и перемещает его влево. Вместе с поршнем переместится шток 8, который связан с роликом 6. Ролик 6. перекатываясь по направляющему клину 2, поднимет ось 15 вверх. Рычаг 11 повернется против часовой стрелки, и прижим 18 закрепит деталь.Для освобождения обработанных деталей воздух подводят к отверстию Г в корпусе 1. Поршень 9 переместится вправо. Ролик 6, скатываясь по направляющему клину 2, опустит ось 15 вниз. Рычаг 11 повернется по часовой стрелке и освободит обработанные детали.Для того чтобы детали прижимать равномерно, прижим 18 установлен в рычаге 11 шарнирно и опирается на рычаг одной точкой.Величину угла поворота рычага 11 регулируют изменением расстояния между осями 15. Для этого верхняя 16 и нижняя 19 вилки соединены стяжкой 17, на концах которой выполнена резьба разного направления. При вращении стяжки 17 вилки 16 и 19 или сходятся, или расходятся.Поршень 9 в цилиндре 7 уплотнен резиновым кольцом 29 круглого сечения, а шток 8 в крышке 3 — резиновой V-образной манжетой 30.Приспособление устанавливают на стол станка и крепят четырьмя болтами М14.

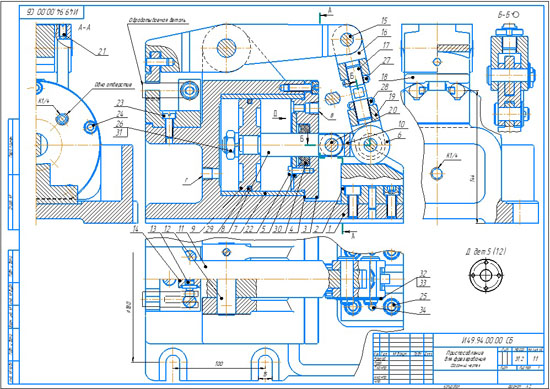

Приспособление для фрезерования И49.94.00.00 Сб
Приспособление для фрезерования И49.94.00.00 спецификация
Приспособление для фрезерования И49.94.00.00 3d сборка
Приспособление для фрезерования И49.94.00.00 чертежи
Корпус И00.94.00.01
Клин направляющий И00.94.00.02
Крышка И00.94.00.03
Прокладка И00.94.00.04
Кольцо И00.94.00.05
Ролик И00.94.00.06
Цилиндр И00.94.00.07
Шток И00.94.00.08
Поршень И00.94.00.09
Серьга И00.94.00.10
Рычаг И00.94.00.11
Ось И00.94.00.12
Палец И00.94.00.13
Призма И00.94.00.14
Ось И00.94.00.15
Вилка верхняя И00.94.00.16
Стяжка И00.94.00.17
Прижим И00.94.00.18
Вилка нижняя И00.94.00.19
Ось И00.94.00.20
Приспособление для фрезерования И49.94.00.00 СКАЧАТЬ
|
| |
| |
|
