Приспособление для проверки непараллельности сторон шайб И51
| |
| lepris | Дата: Пятница, 04.07.2025, 16:36 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Приспособление для проверки непараллельности сторон шайб И51.08.00.00 ЧЕРТЕЖ
Проверить непараллельность сторон тонких шайб можно путем измерения их толщины в нескольких местах, для чего надо сделать очень много промеров, чтобы исключить случайные результаты, например местное утонение шайбы. В массовом производстве, когда требуется проверить большое число шайб и определить суммарную величину непараллельности, этот способ неприменим. Изображенное на чертеже контрольное приспособление позволяет быстро и точно определять непараллельность сторон шайбы индикатором. Шайбу для контроля устанавливают на опорную поверхность кольца 9 и фиксируют в осевом направлении четырьмя выступами Б. Затем на шайбу кладут груз 6, опорные поверхности которого точно притерты и имеют малое отклонение от параллельности. После установки груза 6 кронштейн 8 поворачивают вокруг штанги 12 и индикатор располагают над верхней опорной поверхностью груза. Груз 6 поворачивают вокруг его оси и по показаниям индикатора судят о непараллельности сторон шайбы. Для получения правильных результатов все опорные поверхности корпуса 1, фланца 11 и кольца 9 должны быть обработаны с большой точностью. Для избежания перекосов кольца 9 относительно фланца 11 и уменьшения трения при проворачивании груза б между фланцем 11 и кольцом 9 помещен шариковый подшипник.

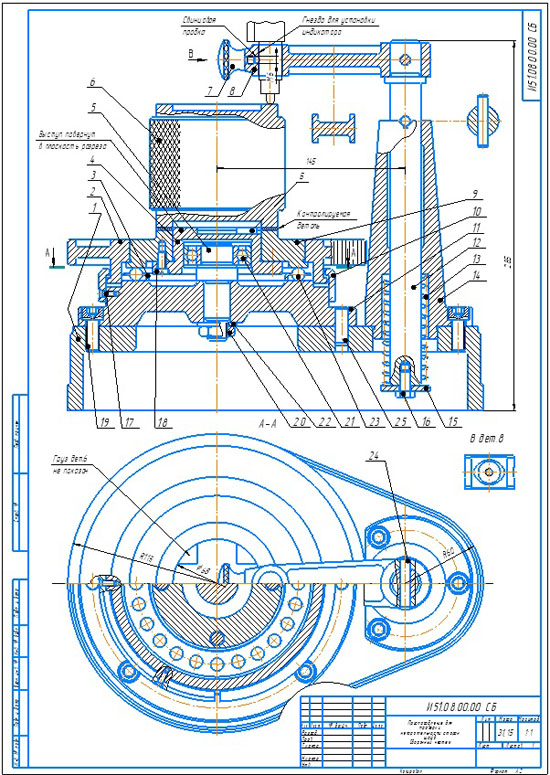

Приспособление для проверки непараллельности сторон шайб И51.08.00.00 СБ
Приспособление для проверки непараллельности сторон шайб И51.08.00.00 спецификация
Приспособление для проверки непараллельности сторон шайб И51.08.00.00 3d сборка
Приспособление для проверки непараллельности сторон шайб И51.08.00.00 чертежи
Корпус И00.08.00.01
Шкив И00.08.00.02
Сепаратор И00.08.00.03
Втулка И00.08.00.04
Ось И00.08.00.05
Груз И00.08.00.06
Кнопка И00.08.00.07
Кронштейн И00.08.00.08
Кольцо И00.08.00.09
Ограничитель И00.08.00.10
Фланец И00.08.00.11
Штанга И00.08.00.12
Пружина И00.08.00.13
Стойка И00.08.00.14
Шайба И00.08.00.15
Приспособление для проверки непараллельности сторон шайб СКАЧАТЬ
|
| |
| |
|
