Регулятор давления И67.77.00.00 ЧЕРТЕЖ
| |
| lepris | Дата: Пятница, 19.09.2025, 11:14 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Регулятор давления И67.77.00.00 ЧЕРТЕЖ
Обрабатываемая деталь в приспособлении должна закрепляться с определенной силой, поэтому давление воздуха, подводимого к пневматического приводу, должно быть примерно постоянным, которое поддерживается регуляторами давления. На чертеже изображен регулятор давления диафрагменного типа. Установку заданного давления на выходе из регулятора (и в полости М) производят завинчиванием резьбовой втулки 4 и сжатием пружины б, которая, деформируя диафрагму 2, открывает клапан 10. Сжатый воздух под давлением подводят к отверстию А, который попадая через открытый клапан 10 в полость М регулятора, создает там заданное давление. Если давление в полости М повысится, то диафрагма 2 прогнется вверх и сожмет пружину 6, а клапан 10 под действием пружины 13 прикроется, уменьшив величину проходного отверстия; подача воздуха в полость М уменьшится, и давление в ней упадет до заданного. Канавка на клапане 10, выполненная вдоль его оси, служит для того, чтобы перемещение клапана 10 вдоль цилиндра 12 не влияло на поток сжатого воздуха, проходящего через клапанное отверстие. Отверстие в резьбовой втулке 4 сообщает полость над диафрагмой 2 с атмосферой, что устраняет изменение давления в этой полости при деформации диафрагмы.

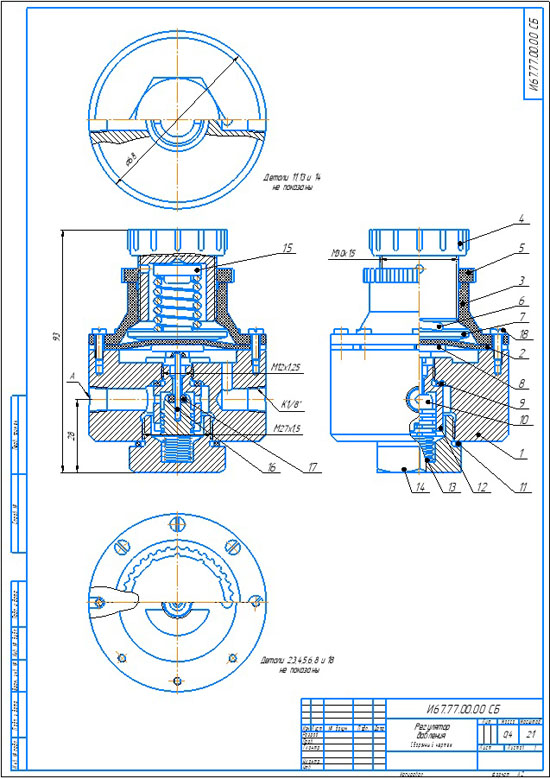

Регулятор давления И67.77.00.00 СБ
Регулятор давления И67.77.00.00 спецификация
Регулятор давления И67.77.00.00 3d сборка
Регулятор давления И67.77.00.00 чертежи
Корпус И00.77.00.01
Диафрагма И00.77.00.02
Крышка И00.77.00.03
Втулка резьбовая И00.77.00.04
Контргайка И00.77.00.05
Пружина И00.77.00.06
Тарелка пружины И00.77.00.07
Тарелка штока И00.77.00.08
Прокладка И00.77.00.09
Клапан И00.77.00.10
Прокладка И00.77.00.11
Цилиндр И00.77.00.12
Пружина И00.77.00.13
Пробка И00.77.00.14
Опора пружины И00.77.00.15
Шток И00.77.00.16
Кольцо клапана И00.77.00.17
Регулятор давления И67.77.00.00 СКАЧАТЬ
|
| |
|
|
|
