Изображение резьбовых соединений
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:50 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

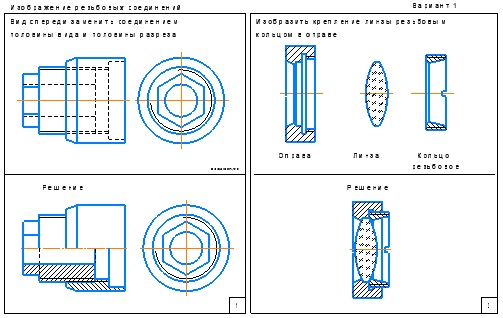

| Резьбовое соединение. Вариант 1 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 1 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:51 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

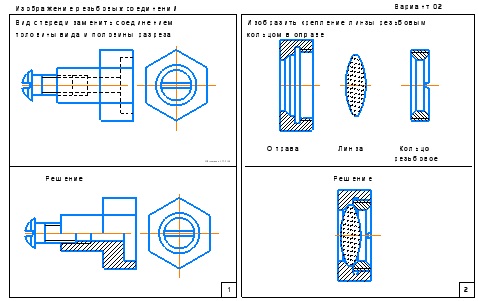

| Резьбовое соединение. Вариант 2 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 2 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:55 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

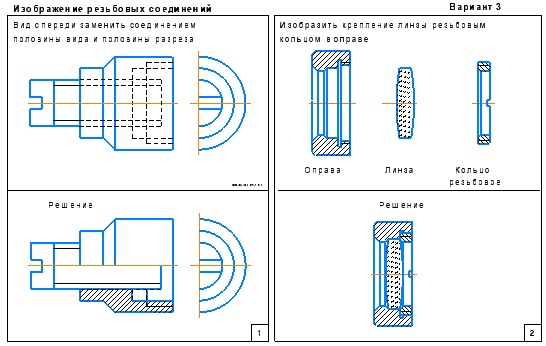

| Резьбовое соединение. Вариант 3 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 3 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:55 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Резьбовое соединение. Вариант 4 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 4 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:55 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

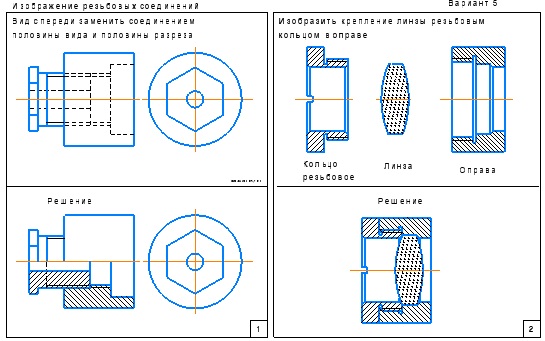

| Резьбовое соединение. Вариант 5 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 5 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:55 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

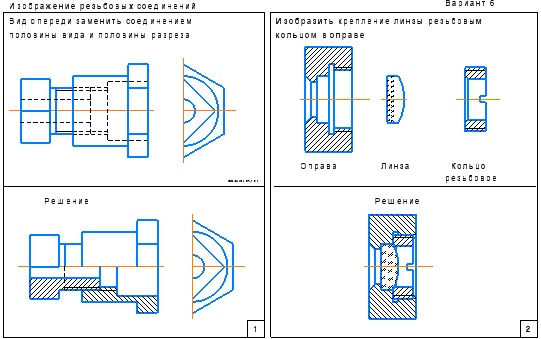

| Резьбовое соединение. Вариант 6 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 6 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:55 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

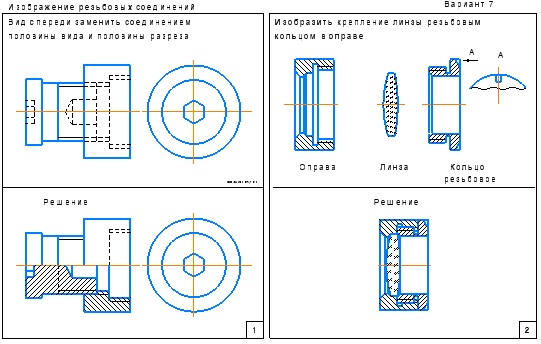

| Резьбовое соединение. Вариант 7 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 7 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:56 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

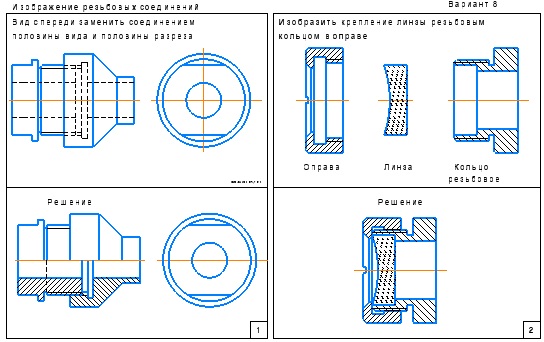

| Резьбовое соединение. Вариант 8 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 8 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:56 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

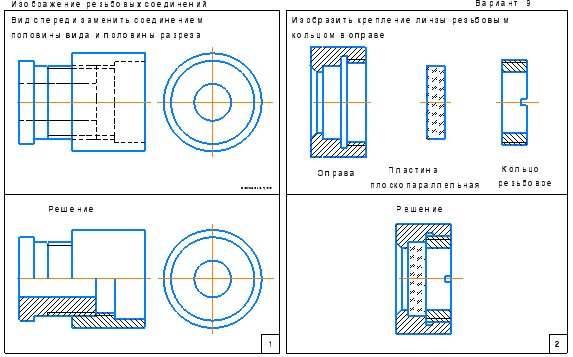

| Резьбовое соединение. Вариант 9 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 9 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:56 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

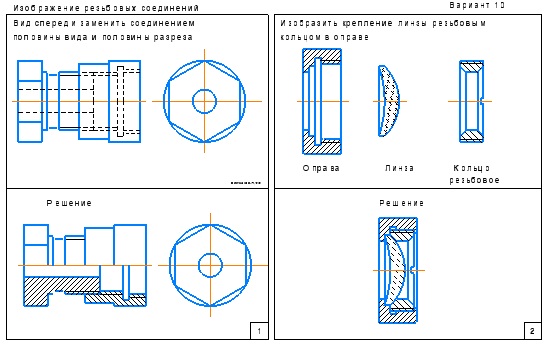

| Резьбовое соединение. Вариант 10 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 10 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:57 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

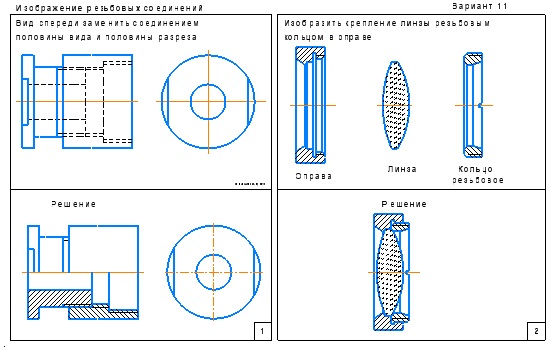

| Резьбовое соединение. Вариант 11 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 11 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:58 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

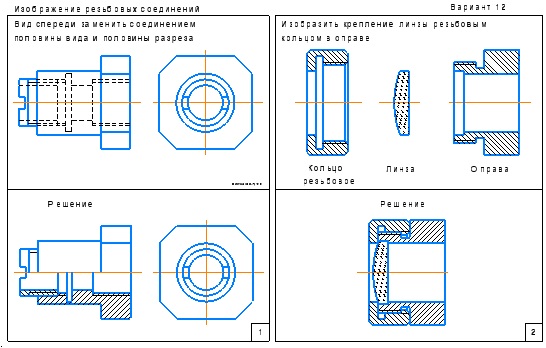

| Резьбовое соединение. Вариант 12 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 12 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:58 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

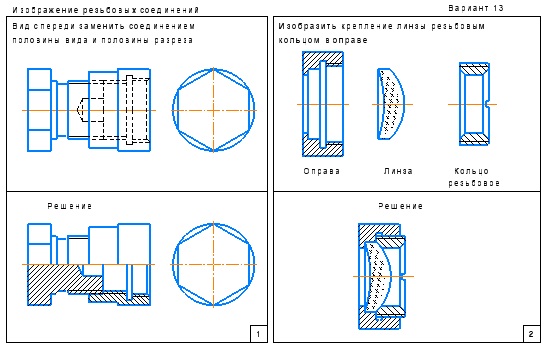

| Резьбовое соединение. Вариант 13 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 13 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:59 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

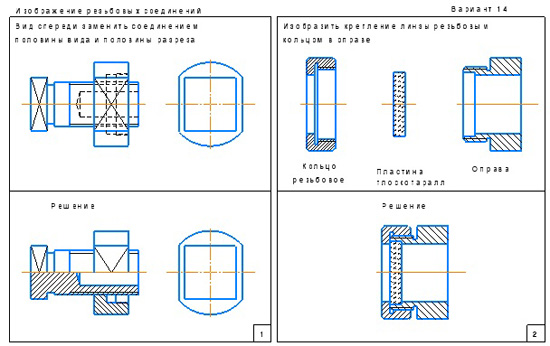

| Резьбовое соединение. Вариант 14 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 14 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Воскресенье, 25.08.2024, 10:59 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

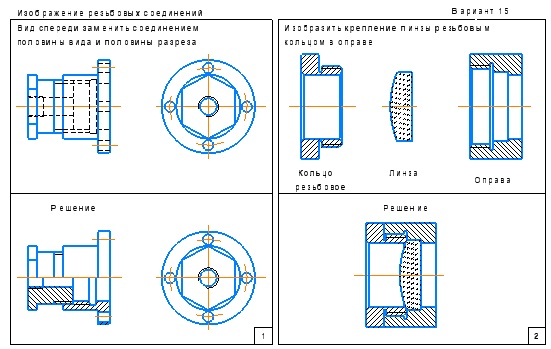

| Резьбовое соединение. Вариант 15 ЧЕРТЕЖ
1. Вид спереди заменить cоединением половины вида и половины разреза.
2. Изобразить крепление линзы резьбовым кольцом в оправе.
Решение выполнено.
Резьбовое соединение. Вариант 15 СКАЧАТЬ
|
| |
| |
|
