Построить трехмерную модель Опоры
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:29 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

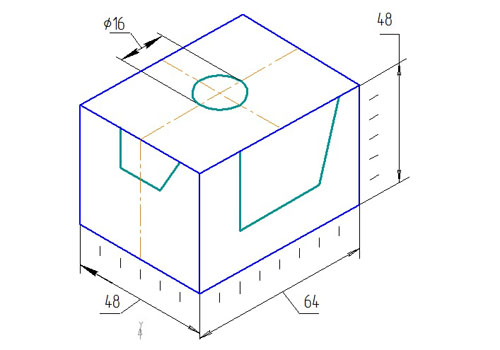

| Опора. вариант 1 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 1 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:30 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

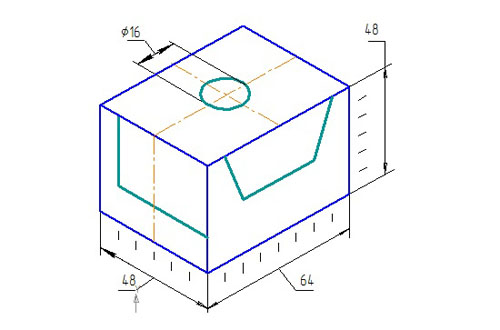

| Опора. вариант 2 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 2 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:30 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

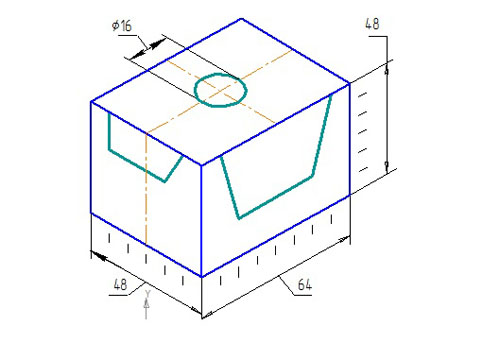

| Опора. вариант 3 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 3 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:30 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

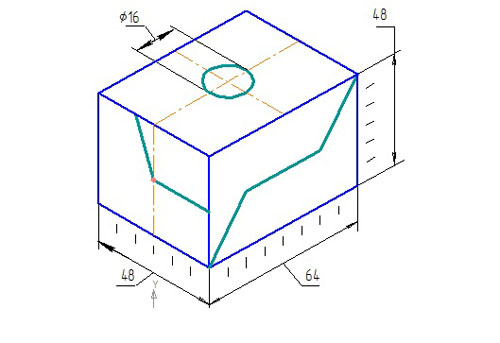

| Опора. вариант 4 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 4 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:30 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

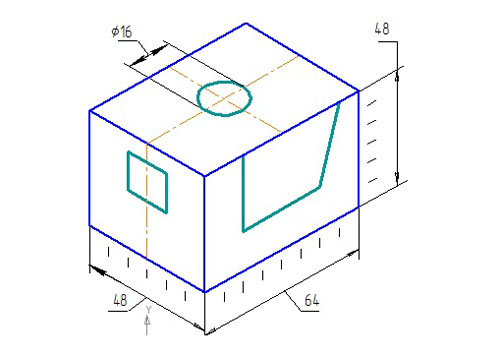

| Опора. вариант 5 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 5 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:30 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

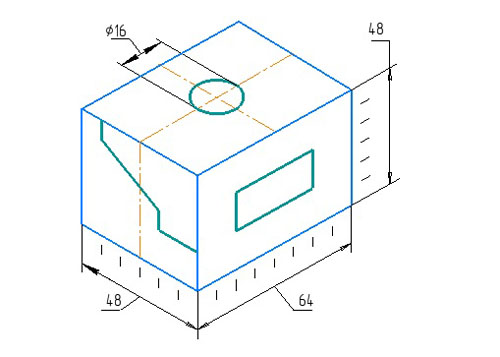

| Опора. вариант 6 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 6 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:31 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

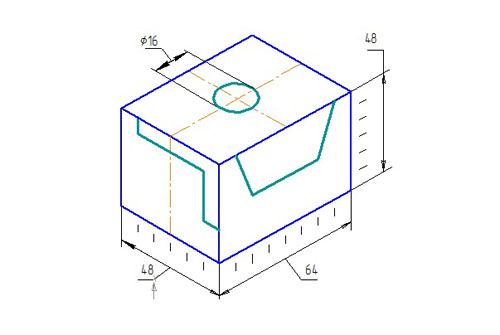

| Опора. вариант 7 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 7 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:31 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

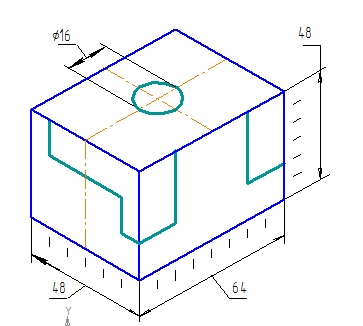

| Опора. вариант 8 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 8 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:31 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

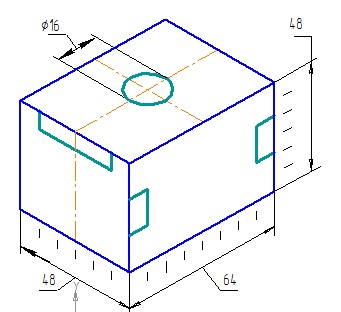

| Опора. вариант 9 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 9 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:31 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

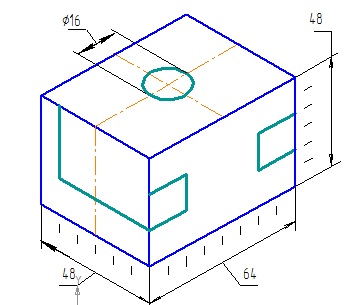

| Опора. вариант 10 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 10 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:32 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

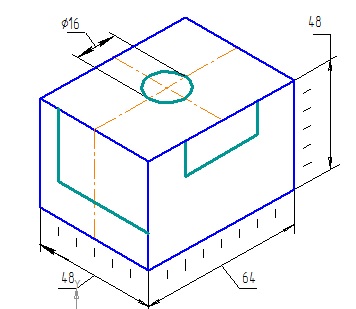

| Опора. вариант 11 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 11 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:32 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

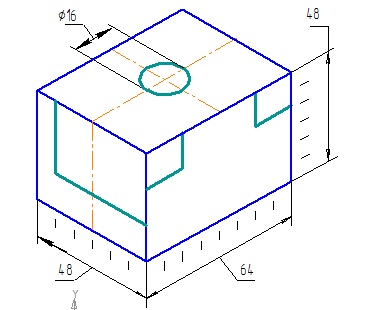

| Опора. вариант 12 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 12 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:32 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Опора. вариант 13 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 13 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:32 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Опора. вариант 14 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 14 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 26.08.2024, 15:33 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Опора. вариант 15 ЧЕРТЕЖ
1. Построить трехмерную модель Опоры, выполнив сквозные вырезы по нанесенной разметке.
2. По модели создать и оформить трехпроекционный ассоциативный чертеж и дополнить его аксонометрией.
Опора. вариант 15 СКАЧАТЬ
|
| |
| |
|
