| Кран спускной ПМИГ.ХХХХХХ.006 ЧЕРТЕЖ

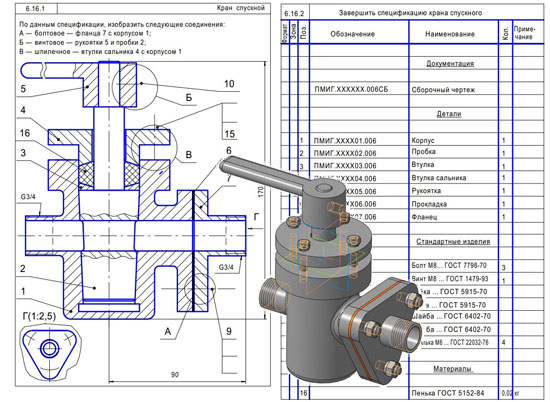

Кран спускной. ВАРИАНТ 6 ЧЕРТЕЖ
Спускной кран является одним из видов арматуры трубопроводов и предназначается для спуска жидкости из системы.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2. В верхней части корпуса установлена втулка сальника 4, уплотняющая сальниковую набивку 16. Между набивкой и верхним основанием конической части пробки установлена втулка 3. Втулка сальника 4 крепится к корпусу 1 шпильками 15, шайбами и гайками. Для поворачивания пробки в нужное положение на верхнем цилиндрическом конце ее закреплена при помощи установочного винта 10 рукоятка 5. Фланец 7 крепится к корпусу при помощи болтов 9, шайб и гаек. На чертеже кран изображен в открытом положении.
При повороте рукоятки 5 пробка 2, вращаясь, меняет поперечное сечение или полностью перекрывает отверстие, через которое проходит жидкость. К корпусу подсоединяются два трубопровода (на чертеже они не показаны), по которым проходит жидкость. С одной стороны трубопровод подсоединяется к резьбовому концу фланца 7, а с другой — к резьбовому патрубку корпуса. Полное прилегание сопряженных поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Во избежание утечки жидкости между корпусом 1 и фланцем 7 установлена прокладка 6.
Кран спускной ПМИГ.ХХХХХХ.006 сборочный чертеж
Кран спускной ПМИГ.ХХХХХХ.006 спецификация
Кран спускной ПМИГ.ХХХХХХ.006 3д модель
Кран спускной ПМИГ.ХХХХХХ.006 чертежи
Корпус ПМИГ.ХХХХ01.006
Корпус аксонометрия ПМИГ.ХХХХ01.006
Пробка ПМИГ.ХХХХ02.006
Втулка ПМИГ.ХХХХ03.006
Втулка сальника ПМИГ.ХХХХ04.006
Втулка сальника аксонометрия ПМИГ.ХХХХ04.006
Рукоядка ПМИГ.ХХХХ05.006
Фланец ПМИГ.ХХХХ07.006
Кран спускной ПМИГ.ХХХХХХ.006 СКАЧАТЬ
|
| |
| |
|
