Опора вертикального вала ПМИГ.ХХХХХХ.017 ЧЕРТЕЖ
| |
| lepris | Дата: Четверг, 24.10.2024, 13:51 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Опора вертикального вала ПМИГ.ХХХХХХ.017 ЧЕРТЕЖ
ПМИГ.ХХХХХХ.017 Опора вертикального вала ЧЕРТЕЖ

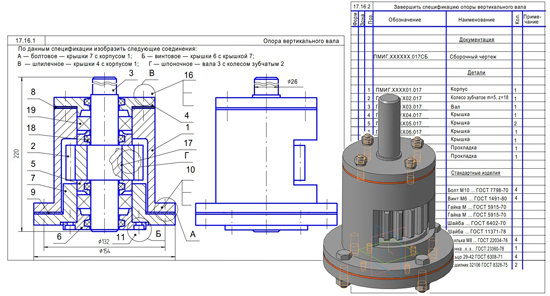

Зубчатое колесо 2, находящееся на валу 3, является ведущим, на валу машины ( на чертеже не показано) — ведомым. Ведущее зубчатое колесо устанавливают на вал 3 посредством призматической шпонки 17 и фиксируют от осевого перемещения крышками 5. Вал 3 вращается в двух конических роликоподшипниках 19. Внутренние кольца обоих подшипников закрепляются на валу 3, торцы их поджимаются крышками 5. Наружные кольца подшипников, вставленные в отверстия крышки 7 и корпуса 1, упираются в торцы крышек 4 и 6.
Для герметизации устройства, а также для устранения утечки масла из подшипников поставлены кольца 18. Крышка 4 крепится к корпусу 1 шпильками 16 с гайками и пружинными шайбами, а крышка 7 крепится с крышкой 6 винтами 11 с потайными головками.
Опора вертикального вала ПМИГ.ХХХХХХ.017 СБ
Опора вертикального вала ПМИГ.ХХХХХХ.017 спецификация
Опора вертикального вала ПМИГ.ХХХХХХ.017 3д модель
Опора вертикального вала ПМИГ.ХХХХХХ.017 чертежи
ПМИГ.ХХХХХХ.017 СП_Опора вертикального вала
Корпус ПМИГ.ХХХХ01.017
Корпус аксонометрия ПМИГ.ХХХХ01.017
Колесо зубчатое m=5, z=18 ПМИГ.ХХХХ02.017
Вал ПМИГ.ХХХХ03.017
Крышка ПМИГ.ХХХХ04.017
Крышка аксонометрия ПМИГ.ХХХХ04.017
Крышка ПМИГ.ХХХХ05.017
Крышка ПМИГ.ХХХХ06.017
Крышка ПМИГ.ХХХХ07.017
Прокладка ПМИГ.ХХХХ08.017
Прокладка ПМИГ.ХХХХ09.017
Опора вертикального вала ПМИГ.ХХХХХХ.017 СКАЧАТЬ
|
| |
| |
|
