Опора горизонтального вала ПМИГ.ХХХХХХ.019 ЧЕРТЕЖ
| |
| lepris | Дата: Четверг, 24.10.2024, 13:55 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Опора горизонтального вала ПМИГ.ХХХХХХ.019 ЧЕРТЕЖ

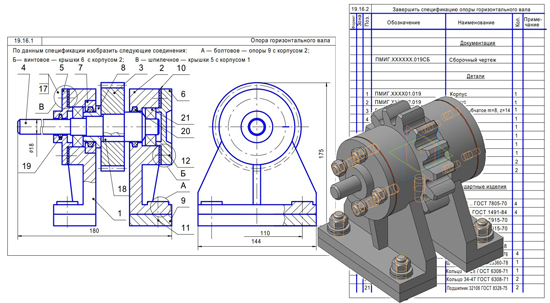

ПМИГ.ХХХХХХ.019 Опора горизонтального вала ЧЕРТЕЖ
Зубчатое колесо 3 соединено с горизонтальным валом 4 с помощью призматической шпонки 18. Опорами вала являются два конических роликоподшипника 21, внутренние кольца которых туго посажены на цапфы (опорные части) вала. Наружные кольца роликоподшипников торцами упираются в крышки 5 и 6. Внутреннее кольцо правого подшипника упирается в торец вала 4, левого — в торец втулки 8.
Для предупреждения осевого перемещения зубчатого колеса 3 торцы его упираются в заплечики вала 4 и втулки 8.
Подшипники смазываются густой (консистентной) смазкой. Для уплотнения мест вала в корпусе 2 и крышке 5 поставлены сальниковые кольца 19 и 20, изготовленные из полугрубошерстного войлока. Прокладка 10 обеспечивает плотное прилегание крышки 5 к корпусу 1 посредством шпилек 17, гаек и шайб, а крышки 6 к корпусу 2 — посредством винтов 12 с потайными головками.
Корпусы 1 и 2 крепятся к опоре болтами 11, гайками и шайбами.
Опора горизонтального вала ПМИГ.ХХХХХХ.019 СБ
Опора горизонтального вала ПМИГ.ХХХХХХ.019 спецификация
Опора горизонтального вала ПМИГ.ХХХХХХ.019 3д модель
Опора горизонтального вала ПМИГ.ХХХХХХ.019 чертежи
Корпус ПМИГ.ХХХХ01.019
Корпус аксонометрия ПМИГ.ХХХХ01.019
Корпус ПМИГ.ХХХХ02.019
Зубчатое колесо m=8, z=14 ПМИГ.ХХХХ03.019
Вал ПМИГ.ХХХХ04.019
Крышка ПМИГ.ХХХХ05.019
Крышка ПМИГ.ХХХХ06.019
Крышка ПМИГ.ХХХХ07.019
Втулка ПМИГ.ХХХХ08.019
Опора ПМИГ.ХХХХ09.019
Прокладка ПМИГ.ХХХХ10.019
Опора горизонтального вала ПМИГ.ХХХХХХ.019 СКАЧАТЬ
|
| |
| |
|
