Сборочные чертежи
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:29 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

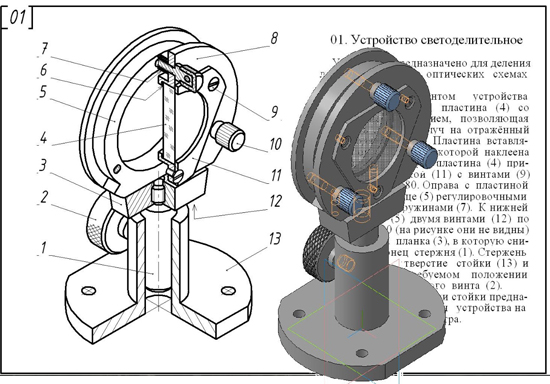

| Устройство светоделительное. Вариант 1 ЧЕРТЕЖ
Устройство предназначено для деления лазерного луча в оптических схемах интерферометров.
Основным элементом устройства является стеклянная пластина 4 со специальным покрытием, позволяющая разделять лазерный луч на отраженный и приходящий лучи. Пластина вставляется в оправу 8, на которой наклеена прокладка 6. Сверху пластина 4 прижимается накладкой 11 с винтами 9 по ГОСТ 17475-80. Оправа с пластиной крепится на кольце 5 регулировочными винтами 10 с пружинами 7. К нижней части кольца 5 двумя винтами 12 по ГОСТ 1491-80 (на рис. они не видны) присоеденена планка 3, в которую снизу вкручен конец стержня 1. Стержень вставляется в отверстие стойки 13 и фиксируется в требуемом положении при помощи зажимного винта 2.
Отверстие в основной стойки предназначены для крепления устройства на платформе интерферометра.
Устройство светоделительное. Вариант 1 сб
Устройство светоделительное. Вариант 1 спецификация
Устройство светоделительное. Вариант 1 3D модель
Устройство светоделительное. Вариант 1 XTHNT;B
01-1_Стержень
01-2_Винт зажимной
01-3_Планка
01-4_Пластина
01-5_Кольцо
01-6_Прокладка
01-7_Пружина
01-8_Оправа
01-10_Винт регулировочный
01-11_Накладка
01-13_Стойка
Устройство светоделительное. Вариант 1 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:31 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

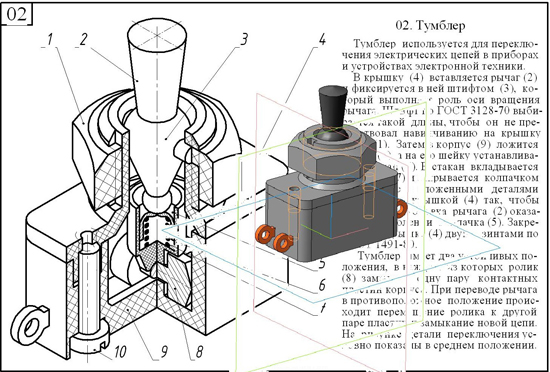

| Тумблер. Вариант 02 ЧЕРТЕЖ
Тумблер используется для переключения электрических цепей в приборах и устройствах электронной техники.
В крышку 4 вставляется рычаг и фиксируется в ней штифтом 3, который выполняет роль оси вращения рычага. Штифт по ГОСТ 3128-70 выбирается такой длины, чтобы он не препятствовал навинчиванию на крышку гайки 1. Затем в корпус 9 ложится ролик 8, а на его шейку устанавливается стакан 6. В стакан вкладывается пружина 7 и закрывается колпачком 5. Корпус с вложенными деталями закрывается крышкой 4 так, чтобы сферическая головка колпачка 5. Закрепляется крышка 4 двумя винтами по ГОСТ 1491-80.
Тумблер имеет два устойчивых положения, в каждом из которых ролик 8 замыкает одну пару контактных пластин корпуса. При переводе рычага в противоположенное положение происходит перемещение ролика к другой паре пластин и замыкание новой цепи. На рисунке детали переключения условно показаны в среднем положении.
Тумблер. Вариант 02 сб
Тумблер. Вариант 02 спецификация
Тумблер. Вариант 02 3d модель
02-1 Гайка
02-2 Рычаг
02-3 Штифт
02-4 Крышка
02-5 Колпачок
02-6 Стакан
02-7 пружина
02-8 Ролик
02-9 Корпус
Тумблер. Вариант 02 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:32 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

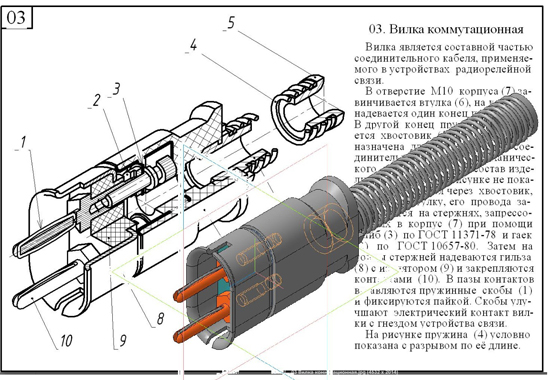

| Вилка коммутационная. Вариант 03 ЧЕРТЕЖ
Вилка является составной частью соединительного кабеля, применяемого в устройствах радиорелейной связи.
В отверстие М10 корпуса 7 завинчивается втулка 6, на которую надевается один конец пружины 4. В другой конец пружины вставляется хвостовик 5. Пружина предназначена для предохранения соединительного кабеля от механического излома. Кабель (в состав изделия не входит) пропускается через хвостовик, пружину и втулку, его провода закрепляются на стержнях, запрессованных в корпус 7 при помощишайб 3 по ГОСТ 11371-78 и гаеек 2 по ГОСТ 10657-80. Затем на концы стержней надевается гильза 8 с изолятором 9 и закрепляются контактами 10. В пазы контактов вставляются пружинные скобы 1 и фиксируются пайкой. Скобы улучшают электрический контакт вилки с гнездом устройства связи.
Вилка коммутационная. Вариант 03 сб
Вилка коммутационная. Вариант 03 спецификация
Вилка коммутационная. Вариант 03 3d модель
03-1 Скоба пружинная
03-4 Пружина
03-5_Хвостовик
03-6_Втулка
03-7_Корпус
03-8_Гильза
03-9_Изолятор
03-10_Контакт
Вилка коммутационная. Вариант 03 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:33 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

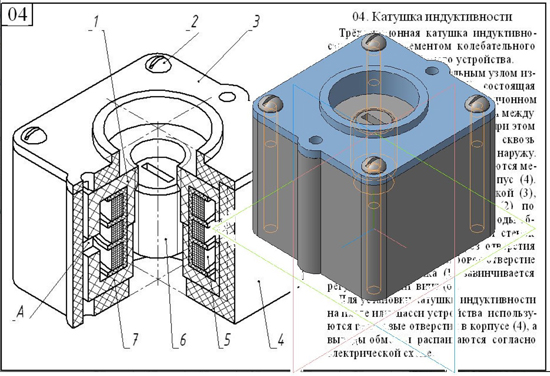

| Катушка индуктивности. Вариант 04 ЧЕРТЕЖ
Трехсекционная катушка индуктивности является элементом колебательного контура радиоприемного устройства.
Основным функциональным узлом узлом изделия является катушка 5, состоящая из трех секций обмотки изоляционном каркасе. Катушка устанавливается между двумя сердечниками 1и 7, при этом выводы обмотки пропускаются сквозь прорези А в стенках сердечников наружу.После этого сердечники склеиваются между собой и вставляются в корпус 4.
Сверху корпус закрывается крышкой 3,которая закрепляется винтами 2 по ГОСТ 17473-80. При сборке выводы обмотки укладываются в канавки стенок корпуса и пропускаются через отверстия в крышке наружу.В резьбовое отверстиеверхнего сердечника 1 завинчивается регулировочный винт 6.
Для установки катушки индуктивности на плате или шасси устройства ипользуются резьбовые отверстия в корпусе 4, а выводы обмотки распаиваются согласно электрической схемы.
Катушка индуктивности. Вариант 04 сб
Катушка индуктивности. Вариант 04 спецификация
Катушка индуктивности. Вариант 04 3д модель
04-1_Сердечник
04-3_Крышка
04-4_Корпус
04-5-1_Каркас
04-5-2_Обмотка электрическая
04-5-3_Обмотка электрическая
04-6_Винт регулировочный
04-7_Сердечник
Катушка индуктивности. Вариант 04 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:34 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

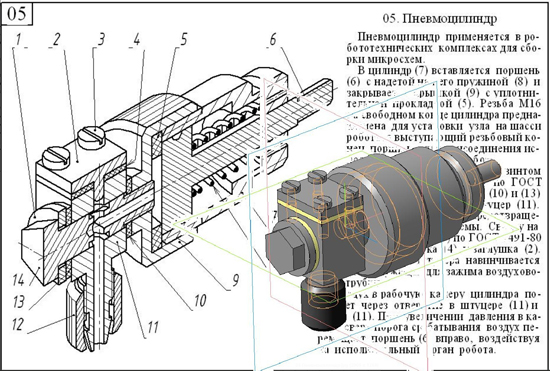

| Пневмоцилиндр. Вариант 05 ЧЕРТЕЖ
Пневмоцилиндр применяется робототехнических комплексах для сборки микросхем.
В цилиндр 7 вставляется поршень 6 с надетой на него пружиной 8 и закрывается крышкой 9 с уплотнительной прокладкой 5. Резьба М16 на свободном конце цилиндра предназначена для установки узла на шасси робота, а выступающий резьбовой конец поршня для присоединения исполнительного органа робота.
С левой стороны специальным винтом 14 со стандартной шайбой 1 по ГОСТ 11371-78 и двумя прокладками 10 и 13 к крышке 9 приклепляется штуцер 11. Прокладки необходимы для предотвращения утечки воздуха из системы. Сверху на штуцере 11 винтами 3 по ГОСТ 1491-80 закрепляется накладка 4 и заглушка 2. На нижнюю часть штуцера навинчивается гайка 12, служащая для зажима воздуховодной трубки.
Воздух в рабочую камеру цилиндра поступает через отверстие в штуцере 11 и винте 14. При увеличении давления в камере сверх порога срабатывания воздух перемещает поршень 6 вправо, воздействуя на исполнительный орган робота.
Пневмоцилиндр. Вариант 05 сб
Пневмоцилиндр. Вариант 05 спецификация
Пневмоцилиндр. Вариант 05 3д модель
05-1 Шайба 6 ГОСТ 11371-78
05-2 Заглушка
05-4 Накладка
05-5 Прокладка
05-6 Поршень
05-7 Цилиндр
05-8 Пружина
05-9 Крышка
05-10 Прокладка
05-11 Штуцер
05-12 Гайка
05-13 Прокладка
05-14 Винт специальный
Пневмоцилиндр. Вариант 05 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:36 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

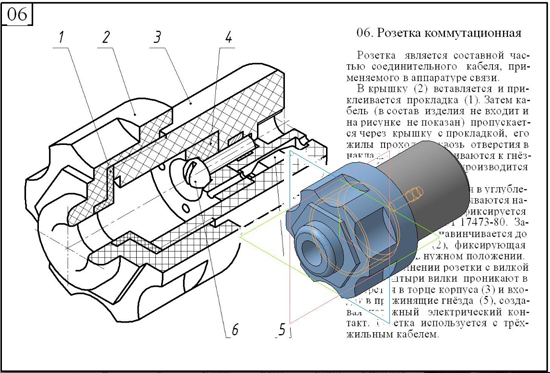

| Розетка коммутационная. Варант 06 ЧЕРТЕЖ
Розетка является составной частью соединительного кабеля, применяемого в аппаратуре связи.
В крышку 2 вставляется и приклеивается прокладка 1. Затем кабель (в состав изделия не входит) пропускается через крышку с прокладкой, его жилы проходят сквозь отверстия в накладке 4 и припаиваются к гнездам 5. После этого производится сборка розетки.
Гнезда 5 вставляются в углубления корпуса 3 и закрываются накладкой 4. Накладка фиксируется винтом 6 по ГОСТ 17473-80. Затем на корпус 3 навинчивается до упора крышка 2, фиксирующая конец кабеля в нужном положении.
При соединении розетки с вилкой прибора штыри вилки проникают в отверстия в торце корпуса 3 и входят в пружинящие гнезда 5, создавая надежный электрический контакт. Розетка используется с трехжильным кабелем.
Розетка коммутационная. Варант 06 сб
Розетка коммутационная. Варант 06 спецификация
Розетка коммутационная. Варант 06 3д модель
06-1 Прокладка
06-2_Крышка
06-3_Корпус
06-4 Накладка
06-5_Гнездо
Розетка коммутационная. Варант 06 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:42 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

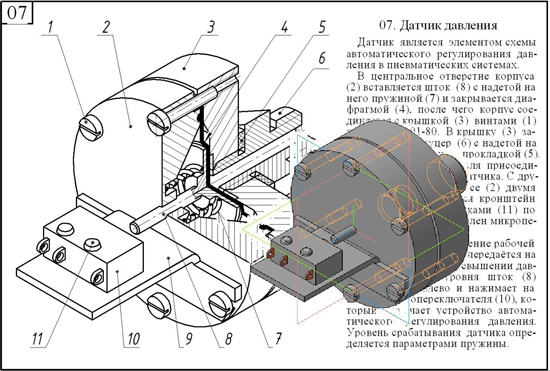

| Датчик давления. Вариант 07 ЧЕРТЕЖ
Датчик является элементом схемы автоматического регулирования давления в пневматических системах.
В центральное отверстие корпуса 2 вставляется шток 8 с надетой на него пружиной 7 и закрывается диафрагмой 4, после чего корпус соединяется крышкой 3 винтами 1 по ГОСТ 1491-80. В крышку 3 завинчивается штуцер 6 с надетой на него уплотнительной прокладкой 5.
Штуцер предназначен для присоединения входной трубки датчика. С другой стороны на корпусе 2 двумя винтами 1 закрепляется кронштейн 9, на котором заклепками 11 по ГОСТ 10303-80 установлен микропереключатель МП-3 10.
Через штуцер 6 давление рабочей среды в пневмосистеме передается на диафрагму 4. При повышнии давления порогового уровня шток 8 перемещается влево и нажимает на кнопку микропереключателя 10, который включает устройство автоматического регулирования давления.
Уровень срабатывания датчика определяется параметрами пружины.
Датчик давления. Вариант 07 сб
Датчик давления. Вариант 07 спецификация
Датчик давления. Вариант 07 3д модель
07-2_Корпус
07-3_Крышка
07-4 Диафрагма
07-5 Прокладка
07-6 Штуцер
07-7 Пружина
07-8 Шток
07-9 Кронштейн
7-10 Микропереключатель МП-3
Датчик давления. Вариант 07 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:43 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

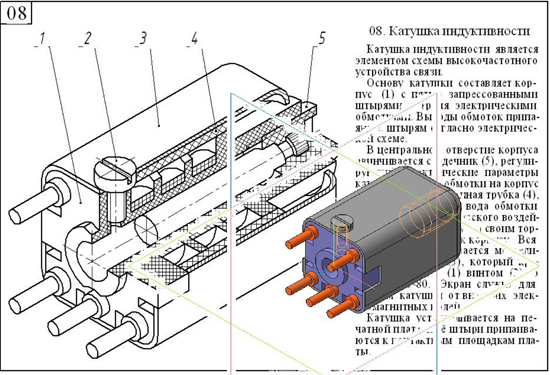

| Катушка индуктивности. Вариант 08 ЧЕРТЕЖ
Катушка индуктивности является элементом схемы высокочастотного устройства связи.
Основу катушки составляет корпус 1 с пятью запрессованными штырями и тремя электрическими обмотками. Выводы обмоток припаены к штырям согласно электрической схеме.
В центальное отверстие корпуса ввинчивается сердечник 5, регулирующий электрические параметры катушки. Поверх обмотки на корпус надевается изоляционная трубка 4, предохраняющая провода обмотки от внешнего механического воздействия.
Клеем БФ4 трубка своим торцом приклеивается к корпусу. Вся конструкция закрывается металлическим экраном 3, который крепится на корпусе 1 винтом 2 по ГОСТ 1491-80. Экран служит для защиты катушки от внешних электромагнитных полей.
Катушка устанавливается на печатной плате, и ее штыри припаиваются контактным площадкам платы.
Катушка индуктивности. Вариант 08 сб
Катушка индуктивности. Вариант 08 спецификация
Катушка индуктивности. Вариант 08 3д модель
08-1 Корпус
08-1-1 Штырь
08-1-2 Обмотка электрическая
08-3 Экран
08-4 Трубка
08-5 Сердечник
Катушка индуктивности. Вариант 08 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:44 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Ресивер. Вариант 09 ЧЕРТЕЖ
Ресивер используется для сглаживания колебаний давления в пневмосистемах, возникающих при пульсирующей подаче и прерывистым расходе газа.
В корпус 9 ресивера вкладывается резиновая мембрана 3 и закрывается фланцем 2. Фланец к корпусу крепится винтами 1 по ГОСТ 14475-80. К фланцу привинчивается один из двух штуцеров 4 с уплотнительной прокладкой 5. С Другой стороны к корпусу 9 винтами 7 по ГОСТ 1491-80 присоединяется крышка 8, в паз которой предварительно вклеено уплотнительное кольцо 6.
Сверху к крышке присоединен еще один штуцер 4 с прокладкой 5.
Полость корпуса 9 через отверстие в крышке 8 и штуцер 4 соединена с пневмомагистралью, а полость мембраны 3 через такой же штуцер с компенсационной камерой. При изменении давления в магистрали изменяется объем мембраны, за счет чего давление выравнивается.
Ресивер. Вариант 09 сб
Ресивер. Вариант 09 спецификация
Ресивер. Вариант 09 3д модель
09-2 Фланец
09-3 Мембрана
09-4 Штуцер
09-5 Прокладка
09-6 Кольцо уплотнительное
09-8 Крышка
09-9 Корпус
Ресивер. Вариант 09 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:45 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

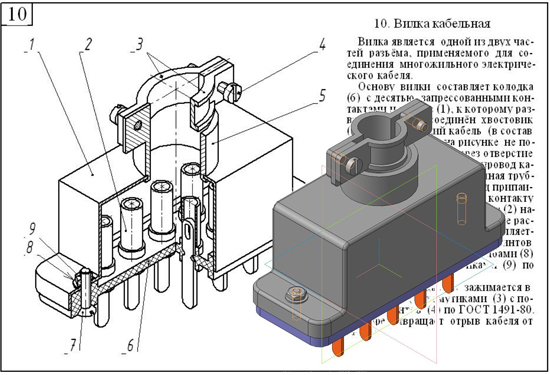

| Вилка кабельная. Вариант 10 ЧЕРТЕЖ
Вилка является одной из двух частей разъема, применяемого для соединения многожильного электрического кабеля.
Основу вилки составляет колодка 6 с десятью запрессованными контактами и корпус 1, к которому развальцовкой присоединен хвостовик 5. Электрический кабель (в состав вилки не входит)
пропускается через отверстие хвостовика, и на каждой провод кабеля надевается изоляционная трубка 2. Затем каждый провод припаивается к соответствующему контакту колодки 6, после
чего трубка 2 надевается на место пайки. После распайки кабеля колодка 6 закрепляется в корпусе 1 при помощи винтов 7 по ГОСТ 17475-80 с шайбами 8 по ГОСТ 11371-78 и гайками 9 по ГОСТ 5916-70.
Припаянный кабель зажимается в хвостовике 5 хомутиками 3 с помощью винтов 4 по ГОСТ 1491-80. Это предотвращает отрыв кабеля от вилки.
Вилка кабельная. Вариант 10 сб
Вилка кабельная. Вариант 10 спецификация
Вилка кабельная. Вариант 10 3d сборка
10-1 Корпус
10-2 Трубка изоляционная
10-3 Хомут
10-5 Хвостовик
10-6-1 Контакт
10-6 Колодка
Вилка кабельная. Вариант 10 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:47 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

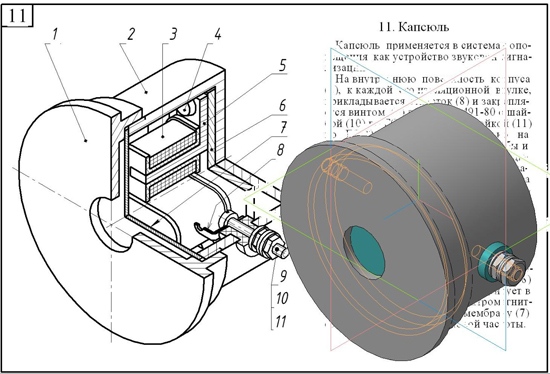

| Капсюль. вариант 11 ЧЕРТЕЖ
Капсюль применяется в системах оповещения как устройство звуковой сигнализации.
На внутреннюю поверхность корпуса 2, с каждой его изоляционной втулке, прикладывается лепесток 8 и закрепляется винтом 9 по ГОСТ 1491-80 с шайбой 10 по ГОСТ 10450-78 и гайкой 11 по ГОСТ 5916-70.
Дополнительно на каждом винте имеются по две шайбы и гайка, предназначенные для присоединения монтажных проводов. Заклепками 4 по ГОСТ 10303-80 ко дну корпуса присоединяется пластина 6 и сердечники 5, после чего на сердечники надеваются и приклеиваются катушки 3.
Выводы обмоток катушек припаиваются к лепесткам 8. Затем корпус с катушками закрывается мембраной 7, которая зажимается крышкой 1.
Электрический сигнал от датчика поступает через винты 9 и лепестки 8 на обмотки катушек 3 и генерирует в сердечниках переменное электромагнитное поле, принуждающее мембрану 7 совершать колебания звуковой частоты.
Капсюль. вариант 11 Сб
Капсюль. вариант 11 Спецификация
Капсюль. вариант 11 3d сборка
11-1 Крышка
11-2-1 Капрон
11-2 Корпус
11-3-1 Обмотка электрическая
11-3 Катушка
11-5 Сердечник
11-6 Пластина
11-7 Мембрана
11-8 Лепесток
Капсюль. вариант 11 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:48 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

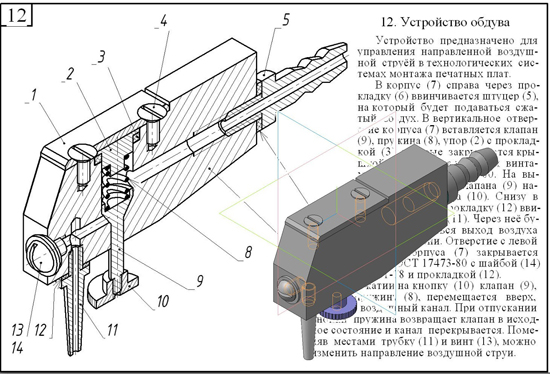

| Устройство обдува. вариант 12 ЧЕРТЕЖ
Устройство предназначено для управления направленной воздушной струёй в технологических системах монтажа печатных плат.
В корпус 7 справа через прокладку 6 ввинчивается штуцер 5, на которой будет подаваться сжатый воздух.
В вертикальное отверстие корпуса 7 вставляется клапан 9*, пружина 8, упор 2 с прокладкой 3, которые закрываются крышкой 1. Крышка крепится винтами 4 по ГОСТ 17475-80. На выступающий конец клапана 9 навинчивается кнопка 10. Снизу в корпус 7 через прокладку 12 ввинчивается трубка 11. Через нее будет осуществляться выход воздуха и обдув мишени. Отверстие с левой стороны корпуса 7 закрывается винтом 13 по ГОСТ 17473-80 с шайбой 14 по ГОСТ 11371-78 и прокладкой 12.
При нажатии на кнопку 10 клапан 9 сжимая пружину 8, перемещается вверх, открывая воздушный канал. При отпускании кнопки пружина возвращает клапан в исходное состояние и канал перекрывается. Поменяв местами трубку 11 и винт 13, можно изменить направление воздушной струи.
Устройство обдува. вариант 12 Сб
Устройство обдува. вариант 12 Спецификация
Устройство обдува. вариант 12 3d сборка
12-1 Крышка
12-2 Упор
12-3 Прокладка
12-5 Штуцер
12-6 Прокладка
12-7 Корпус
12-8 Пружина
12-9_Клапан
12-10 Кнопка
12-11 Трубка
12-12 Прокладка
Устройство обдува. вариант 12 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:49 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

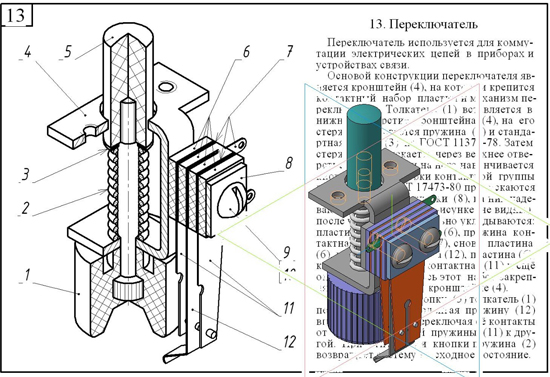

| Переключатель. Вариант 13 ЧЕРТЕЖ
Переключатель используется для коммутации электрических цепей в приборах и устройствах связи.
Основой конструкции переключателя является кронштейн 4, на котором крепится контактный набор пластин и механизм переключения. Толкатель 1 вставляется в нижнее отверстие кронштейна 4, на его стержень надевается пружина 2 и стандартная шайба 3 по ГОСТ 11371-78. Затем стержень пропускается через верхнее отверстие кронштейна и на него навинчивается кнопка 5. Для сборки контактной группы винты 9 по ГОСТ 17473-80 пропускаются через отверстия накладки 8, на них надеваются трубки (10, на рисунке не видно), после чего последовательно укладываются: пластина изоляционная 6, пружина контактная 11, контакт 7, снова пластина 6, контакт 7, пружина 12, пластина 6, контакт 7, пружина контактная 11 и еще одна пластина 6. Весь этот набор закрепляется винтами 9 на кронштейне 4.
При нажатии на кнопку 5 толкатель 1 перемещается вниз, сдвигая пружину 12 вправо, тем самым переключая ее контакты от одной контактной пружины 11 к другой. При отпускании кнопки пружина 2 возвращает систему в исходное состояние.
Переключатель. Вариант 13 сб
Переключатель. Вариант 13 спецификация
Переключатель. Вариант 13 3д модель
13-1 Толкатель
13-2 Пружина
13-4 Кронштейн
13-5 Кнопка
13-6 Пластина изоляционная
13-7 Контакт
13-8 Накладка
13-10 Трубка
13-11 Пружина контактная
13-12 Пружина
Переключатель. Вариант 13 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:50 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

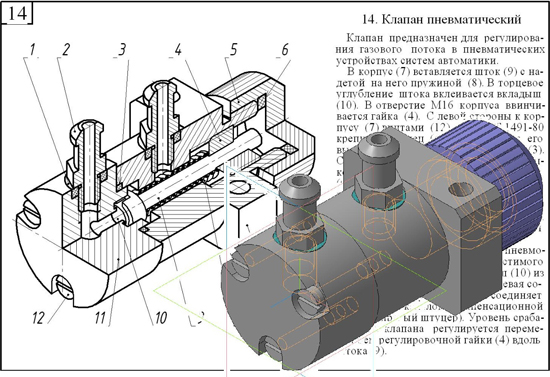

| Клапан пневматический. Вариант 14 ЧЕРТЕЖ
Клапан предназначен для регулирования газового потока в пневматических устройствах систем автоматики.
В корпус 7 вставляется шток 9 с надетой на него пружиной 8. В торцевое углубление штока вклеивается вкладыш 10.
В отверстие М16 корпуса ввинчивается гайка 4. С левой стороны к корпусу 7 винтами 12 по ГОСТ 1491-80 крепится фланец с надетой на его выступ уплотнительной прокладкой 3. Справа корпус 7 закрывается колпачком 5 со вложенной в него прокладкой 6. Сверху в корпус 7 и фланец 11 ввинчивается два штуцера 2 с надетыми на них прокладками 1. К штуцерам будут крепиться соединительные трубки.
Два отверстия в корпусе предназначены для установки клапана на приборе.
При превышении давления впневмомагистрали (левый штуцер) допустимого предела газ выталкивает вкладыш 10 из углубления фланца 11, преодолевая сопротивление пружины 8, и соединяет магистраль с каналом компенсационной камеры (правый штуцер). Уровень срабатывания клапана регулируется перемещением регулировочной гайки 4 вдоль штока 9.
Клапан пневматический. Вариант 14 сб
Клапан пневматический. Вариант 14 спецификация
Клапан пневматический. Вариант 14 3д модель
14-1 Прокладка
14-2 Штуцер
14-3 Прокладка
14-4 Гайка регулировочная
14-5 Колпачок
14-6 Прокладка
14-7 Корпус
14-8 Пружина
14-9 Шток
14-10 Вкладыш
14-11 Фланец
Клапан пневматический. Вариант 14 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 28.04.2025, 13:57 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

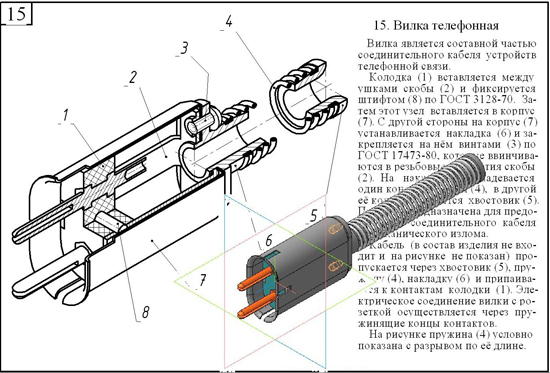

| Вилка телефонная. Вариант 15 ЧЕРТЕЖ
Вилка является составной частью соединительного кабеля устройств телефонной связи.
Колодка 1 вставляется между ушками скобы 2 и фиксируется штифтом по ГОСТ 3128-70. Затем этот узел вставляется в корпус 7. С другой стороны на корпус 7 устанавливается накладка 6 и закрепляется на нем винтами 3 по ГОСТ 17473-80, которые ввинчиваются в резьбовые отверстия скобы 2. На накладку 6 надевается один конец пружины 4, другой ее конец вставляется в хвостовик 5.
Пружина предназначена для предохранения соединительного кабеля от механического излома.
Кабель (в состав изделия не входит) пропускается через хвостовик 5, пружину 4, накладку 6 и припаивается к контактам колодки 1. Электрическое соединение вилки с розеткой осуществляется через пружинящие концы контактов.
На рисунке пружина 4 условно показана с разрывом по ее длине.
Вилка телефонная. Вариант 15 сб
Вилка телефонная. Вариант 15 спецификация
Вилка телефонная. Вариант 15 3д модель
15-1-1 Контакт
15-1 Колодка
15-2 Скоба
15-4 Пружина
15-5 Хвостовик
15-6 Накладка
15-7 Корпус
Вилка телефонная. Вариант 15 СКАЧАТЬ
|
| |
| |
|
| Copyright MyCorp © 2025 |
uCoz |
| |
