| Зажим гидравлический поворотный МЧ00.10.00.00
Гидравлический поворотный зажим предназначен для перемещения обрабатываемой на металлорежущих станках детали до упорной базы.
Зажим устанавливают на столе станка или переходной плите и закрепляют в пазу с помощью квадратной головки пальца поз. 5 и гайки поз. 9. Корпус поз. 1 соединен с гидроцилиндром поз. 2.
Гидроцилиндр может быть одностороннего и двустороннего действия. Под действием давления жидкости, поступающей поочередно через резьбовые отверстия крышек поз. 4 и поз. 8, поршень перемещается соответственно вправо или влево. При одностороннем действии верхнее резьбовое отверстие крышки поз. 4 закрывается пробкой. В этом случае под действием давления жидкости, поступающей через отверстие крышки поз. 8, поршень через упорный штырь поз. 6 перемещает обрабатываемую деталь до упорной базы. Обратно поршень возвращается пружиной поз. 7, при этом жидкость, находящаяся в правой полости гидроцилиндра, перетекает через резьбовое отверстие крышки поз. 8 в гидросистему.

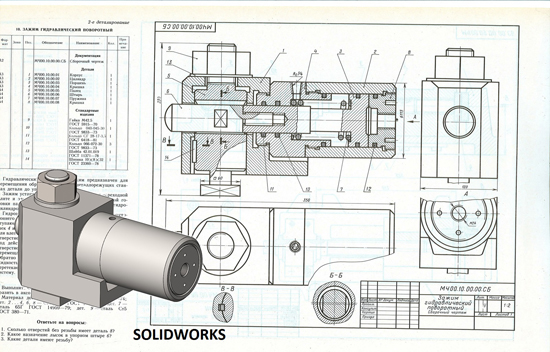

Зажим гидравлический поворотный МЧ00.10.00.00 сборочный чертеж
Зажим гидравлический поворотный МЧ00.10.00.00 спецификация
Зажим гидравлический поворотный МЧ00.10.00.00 3д модель
Зажим гидравлический поворотный МЧ00.10.00.00 чертежи
Корпус МЧ00.10.00.01
Цилиндр МЧ00.10.00.02
Поршень МЧ00.10.00.03
Крышка МЧ00.10.00.04
Палец МЧ00.10.00.05
Штырь МЧ00.10.00.06
Пружина МЧ00.10.00.07
Крышка МЧ00.10.00.08
