| Обойма МЧ00.13.00.00

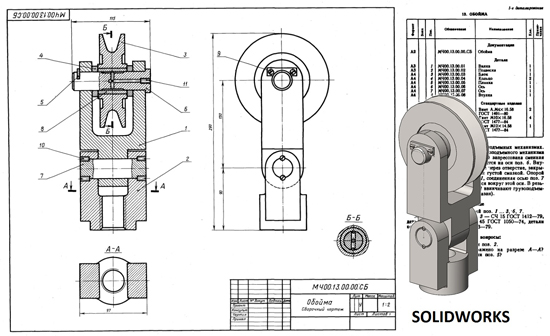

Обойма применяется в грузоподъемных механизмах. Трос (на чертеже не показан) грузоподъемного механизма охватывает блок поз. 3, в которой запрессована сменная втулка поз. 8. Блок поз. 3 вращается на оси поз. 6. Внутри оси имеются каналы, которые через отверстие, закрытое винтом поз. 11, заполняются густой смазкой. Опорой оси поз. 6 является вилка поз. 1, соединенная осью поз. 7 с подвеской поз. 2 и вращающаяся вокруг этой оси. В резьбовое отверстие подвески поз. 2 ввинчивают грузоподъемный крюк (на чертеже не показан).
Обойма МЧ00.13.00.00 сборочный чертеж
Обойма МЧ00.13.00.00 спецификация
Обойма МЧ00.13.00.00 3д модель
Обойма МЧ00.13.00.00 чертежи
Вилка МЧ00.13.00.01
Подвеска МЧ00.13.00.02
Блок МЧ00.13.00.03
Кольцо МЧ00.13.00.04
Планка МЧ00.13.00.05
Ось МЧ00.13.00.06
Ось МЧ00.13.00.07
Втулка МЧ00.13.00.08
ОБОЙМА СКАЧАТЬ
Обойма МЧ00.13.00.00 СКАЧАТЬ ЧЕРТЕЖ ДРУГИЕ РАЗМЕРЫ
|
| |
| |
